Horizontal broaching machine, broaching machine
Arthur Klink RH 10-50

Name: Arthur Klink RH 10-50
Brand: Arthur Klink
Availability: InStock

Durum

İkinci el (tamamen fonksiyonel)

Konum

Hövelhof

Horizontal broaching machine, broaching machine Arthur Klink RH 10-50

Temel veriler

Makine adı:: Horizontal broaching machine, broaching machine

Üretici:: Arthur Klink

Model:: RH 10-50

Durum:: ikinci el

Işlevsellik:: tamamen fonksiyonel

Fiyat ve Konum

Konum:: Mergelweg 206, 33161 Hövelhof, Deutschland

Ara

Teklif detayları

İlan Kimliği:: A154-26661

Referans numarası:: WAG 847

Son güncelleme tarihi:: 01.07.2024

Açıklama

Manufacturer: Arthur Klink
Year of construction: ca.1960
Type: horizontal broaching machine
Model: RH 10-50
Machine. No.: 241
Weight: 3.700 KG

General / technical data:

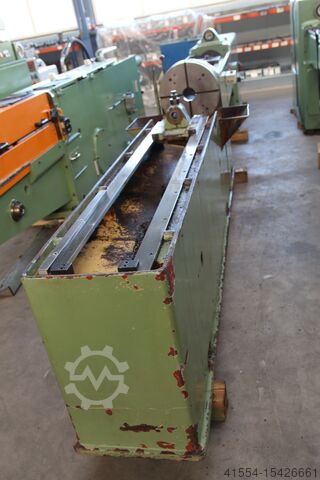

used horizontal hydraulic internal broaching machine in a good condition according to age with manual tool feeder in heavy design
Clearing stroke: 1,500 mm
Tractive force: 10,000 kg (100KN)
Mounting in the drawbridge: Ø 85mm Cylindrical
Through-hole in the clamping table: Ø 100mm
Workpiece clamping surface: Ø 460mm
Workpiece diameter: max. approx. 750mm (due to the tool trough of the tool feeder)
Cutting speed: hydraulically infinitely variable from 1.0 m/min to 7 m/min
Return speed: hydraulically infinitely variable from 5 m/min to 30 m/min
Space requirement of the machine: (w x d x h) approx. 6500mm x 950 mm x 1,400 mm (without working area)
Power supply: 380Volt 50 HZ
Connected load: 8kw

Equipment:
- the machine has a mechanical hydraulic control for the clearing & return stroke
- the machine has an integrated coolant system
- the machine has a manually operated tool feed system
- The broaching carriage with the pulling head holder is guided flat on both sides.
- The machine has an adjustable tractive force limiter

Accessories

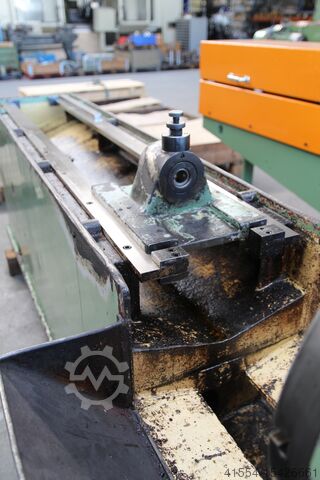

- 1 universal pulling head for flat shafts from 3mm to max. 25mm wide
- Adapter sleeve for drawbridge from Ø 85mm to Ø 63mm

Remarks:
The machine can be used for the production of keyways with flat broaching tools, as well as for profile broaching.
In combination with the machine bed of the machine and the stable broaching tool feeder, the machine is well suited for heavy profile broaching tools.
The machine is used and is in very good condition for its age.
The machine is in our warehouse and can be inspected under power.
Bedpfx Aljr A Hdge Iolp
The machine is currently not technically and visually refurbished, but can be used immediately.
Pulling heads for profile broaching are mostly available used on request depending on DIN standard, dimensions and stock.

Direct contact details and further information can be found in the attached PDF document

Bu ilan otomatik olarak tercüme edildiğinden bazı çeviri hataları oluşmuş olabilir.
