Silindirik taşlama makinesi

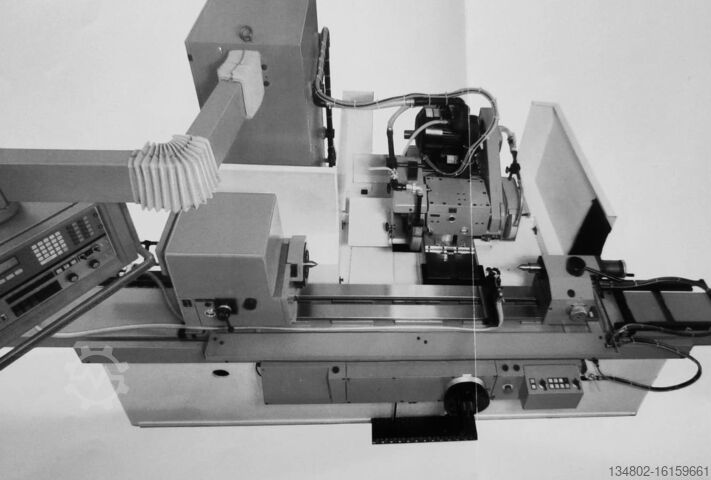

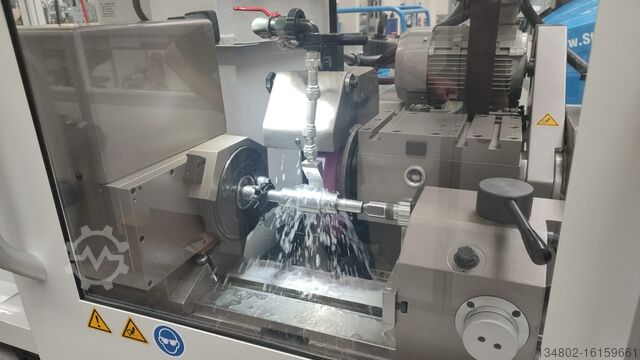

Karstens Generalüberholt K19 CNC 650

Koşul: yeni gibi (sergi parçası), Üretim yılı: 2026, Centre height: 181 mm Centre distance: 1000 mm Maximum grindable workpiece diameter: 360 mm Maximum load, cantilevered: 1000 N (100 kg) Maximum load between centres: 3000 N (300 kg) Z-axis Table swivel angle: 10° Table drive, hydraulic: 0-4 m/min X-axis Cross-slide travel: 80 mm Rapid traverse (hydraulic): 50 mm Coarse adjustment travel (air cushion): 280 mm Infeed drive via DC motor Rapid feed rate: 48 mm/min/Ø Infeed operation: Plunge / Longitudinal grinding 4 preselectable feed rates mm/min/Ø: 0.01–48 4 preselectable infeed increments mm: 0.001–0.1 Spark-out during shoulder grinding: s: 0–99 (0–99 strokes) Jog infeed mm/Ø: 0.001 Grinding spindle head Universal, swiveling: 0–180° Grinding wheel, external (D x width x bore): 500 x 100 x 127 or 203.2 mm Grinding wheel, face (option) D: 250 x 32 x 76.2 mm Grinding wheel, internal (option) D: 2–250 mm Drive power, external/face: 5.5 kW (7.5 kW) Drive power, internal: 2.2 kW Peripheral speed, external: 35 (50) m/s Grinding wheel wear, external: 160 mm/Ø Guard width: 100 mm Grinding spindle diameter: 60 mm Internal spindle mount: 80 (100) mm Workpiece spindle head: Infinitely variable drive: Mk 4 1/min: 30–270 / 50–450 Workpiece spindle lockable Spindle mount: MK 4/24 mm Spindle nose for chuck mounting: MK 4, cylindrical Ø63H6 x 6 mm Redpfx Aletqf Rzjbou Workpiece spindle head swiveling on the rotary part: 0–90° Tailstock: Quill taper/quill diameter: MK 4 / 75 mm Quill stroke: 45 mm Quill force: 100–800 N / 250–1400 N adjustable Quill operation: manual (foot switch) Fine adjustment of quill: ±40 μm Connection values: Total connected load: 6.5–10 kW Grinding spindle head: 5.5 (7.5) kW Workpiece spindle head: 0.55 (1.1) kW Coolant purification: 0.75–2.2 kW Guideway lubrication pump: 0.1 kW Hydraulic pump: 1.5 kW Hydraulic tank: 80 liters Pneumatics: 6 bar Comparable to Weiss / EMAG / GP cylindrical grinding machines / Studer / Kellenberger / Schaudt / Tschudin / Tacchella / Dannobat

Koşul: ikinci el, Üretim yılı: 1995, Taşlama çapı 350 mm Taşlama uzunluğu 1000 mm Merkez yüksekliği 175 mm Kısmen revize edilmiş makine, yeni makine toleranslarına uygun ölçüm protokolüyle YENİ Eckelmann ENC kontrol ünitesi BEMA taşlama yazılımı ile Sayısal kontrollü B ekseni İç taşlama aparatı çap 80 mm Sol taşlama taşı çapı 400 mm Sağ taşlama taşı çapı 300 mm İç taşlama mili HJN 828 Hidrolik punta Mikro ayar Rjdpfxjyatx So Albeu KEL SET ölçüm sistemi

Koşul: ikinci el, Taşlama çapı 350 mm Taşlama uzunluğu 1000 mm Merkez yüksekliği 175 mm Yaklaşık alan gereksinimi 3,6/3,5 metre Kellenberger – Revizyon alanında küresel bir lider olarak / Retrofit ile makineleri sadece yeni makine kalitesine geri döndüremeyiz ve garantili, ancak size ayrıca sağlayabilir Makineleriniz için servisimiz: Kelco 90 kontrollü Kellenberger Kel-Varia serisi. Mekanik revizyon: -Makinenin tamamı Kellenberger ölçüm protokolüne göre elden geçirildi -Yeni hizmet dostu kabin -Yeniden boyama Elektriksel yenileme: -Yeni modern CNC SİLİNDİRİK TAŞLAMA MAKİNESİ kontrolü ile BEMA yuvarlak taşlama yüzeyi -Yeni inşa edilmiş kontrol kabini -Yeni tahrik teknolojisi -Tüm elektrik kablolarının, Berus basınç anahtarlarının vb. değiştirilmesi. -X ve Z'de yeni mutlak cam ölçekler -Yeni mutlak kodlayıcı (B ekseni) Standart donanım: - MK5 konili WSS, isteğe bağlı olarak MK5/kısa koni adaptörüyle -MK4 konili RST. İsteğe bağlı olarak ince ayarlı - Taşlama başlığı T1/T2/T3 -T1 taşlama tekerleği çapı 400mm -T2 taşlama tekerleği çapı 300mm -T3 iç taşlama tertibatı taşlama mili motoru ile kayış tahriklidir. Rjdpfxsuwv H Hj Albsu - Taşlama mili motoru 4.4KW -B ekseni yüksek çözünürlük - Taşlama taşı ölçümü için Marposs ölçüm sistemi. -Uzunlamasına konumlandırma Marposs -GAP Kontrolü (tekerlek kafasındaki sensör) ELASO entegre kontrol arayüzüne -ELASO'dan yarı otomatik dengeleme kontrol arayüzüne entegre edilmiştir -BEMAT taşlama tekerleği ölçümü Ekstra ücretli seçenekler: -HF iç taşlama mili - Yüksek hassasiyetli, aşırı eğilmeye dayanıklı iş parçası başlığı -Ölçüm kontrolü -Emme -Kağıt bant filtresi Direksiyon: Temel öğütme çevrimleri -Z-Pos (uzunlamasına konumlandırma) ile iş parçası sıfırlama -BEMAT ile taşlama tekerleği ölçümü -Boşluk sensörü -Pırlantaların ölçülmesi -Düzeltmeler -Dış ve iç silindirik taşlama (Sarkaç ve dalma taşlama) -Dış ve iç konik taşlama (B ekseninin döndürülmesi, düz tekerlekle giydirilmesi) -Dış ve iç radyus taşlama (Disk üzerine giydirilmiş yarıçap) İsteğe bağlı öğütme çevrimleri -Profil diski ile dış ve iç profil oluğu açma -Düz disk ile dış ve iç profil taşlama - Tek ve çok başlangıçlı dış ve iç dişler Serbestçe seçilebilen yanal açı ile taşlama -Trapez diş taşlama -Dış ve iç dairesel olmayan taşlama 15.000

Koşul: ikinci el, Üretim yılı: 2011, Rofin lazer tipini içeren EMAG ultrasonik test sistemi ile iyi korunmuş bir EMAG lazer kaynak sistemi: DC 060 Üretim yılı 2009 Ekstraksiyon sistemi olmadan Makine, kaplin halkaları ile kaynaklı dişli çarklara sahiptir. Çap 60-80 mm. Kaynak dikişi derinliği 4-6 mm Rodpfx Aeixxqkslbsu *

Koşul: yeni gibi (sergi parçası), Üretim yılı: 2024, Fonksiyonellik: tamamen fonksiyonel, çalışma alanı Taşlama uzunluğu: 250 mm Merkez yüksekliği: 100 mm İş parçası ağırlığı: 30 kg Z ekseni: 350 mm Masa ayarı: 8° derece X ekseni: 190 mm öğütme mili Taşlama tekerleği çapı max.: 500 mm Taşlama taşı genişliği max.: 80 mm Taşlama tekerleği deliği: 127 (203) Taşlama taşı motor gücü: 5,5 kW çevresel hız: 50 m/s Taşlama taşı için koruyucu kapak: D500 x 80mm iş parçası mili Hız: 1 - 2.000 dev/dak İş parçası mil yuvası: MK4 kuyruk mili Rsdpfx Alevz Snkobeu Kuyruk mili yuvası: MK3 Kuyruk mili strok uzunluğu: 30 mm Silindir ince ayar aralığı: ± 0,04 teçhizat kağıt bant filtre sistemi yıkama tabancası mekanik duman tahliyesi

Koşul: yeni gibi (sergi parçası), Üretim yılı: 2023, Fonksiyonellik: tamamen fonksiyonel, TAKISAWA TM-3000Y2 FANUC 0iTF PLUS. WIRKLICH NEUWERTIG. BAUJAHR 2023. CNC-MULTITASKING-DREHMASCHINE MIT OBEREM UND UNTEREM Y-ACHSENSCHLITTEN. 8-ZOLL- UND 6-ZOLL-STANDARDFUTTERGRÖSSE Rsdoxrpnrjpfx Albeu AUSGESTATTET MIT: Y-ACHSE WEG +45/-45 MM – UNTERER REVOLVER (Y2-ACHSE) Y-ACHSE WEG +45/-45 MM – OBERER REVOLVER (Y1-ACHSE) SPÄNEFÖRDERER, RECHTER AUSWURF, SCHARNIERBAND (MORETECH JAPAN) LUFTAUSBLASSYSTEM – RECHTE SPINDEL WERKSTÜCK-PHASENPOSITIONIERUNG (C-ACHSEN-DREHMOMENTSKIPPFUNKTION) KÜHLMITTELZUFUHRROHR OBERHALB DER SPINDELN (LINKS UND RECHTS) KÜHLMITTELPUMPE – 400W – 3 STK. ÖLABSCHEIDER (ÖL/WASSER-SEPARATOR), SEPERATORKASTEN HYDRAULISCHER DRUCKSCHALTER LED-BELEUCHTUNG AUTOMATISCHES SCHMIERSYSTEM MIT ABSCHEIDER MASCHINEN- UND BEDIENUNGSANLEITUNGEN HÖHENVERSTELLPLATTEN UNTER REVOLVERN AUTOMATISCHE ABSCHALTVORRICHTUNG TRAFO – 415V / 3PH / 50HZ STANDARD WERKZEUGPAKET REVOLVERABDECKUNG (6 STK.) X 2 SERVOREVOLVER (UNTEN) Y2-ACHSE – 12 STATIONEN, ANGETRIEBENE WERKZEUGE SERVOREVOLVER (OBEN) Y1-ACHSE – 12 STATIONEN, ANGETRIEBENE WERKZEUGE 6" 3-BACKEN-DURCHGANGSHYDRAULIKFUTTER ~ KITAGAWA B-206, RECHTE SPINDEL 8" 3-BACKEN-DURCHGANGSHYDRAULIKFUTTER (KITAGAWA BR-08) – LINKE SPINDEL DIREKTE MAßEINGABE HELICAL-INTERPOLATION RAKU-RAKU WERKZEUGÜBERWACHUNGSSYSTEM 9 BAR HOCHDRUCK-KÜHLMITTELPUMPE (NIHON) 2x SIGNALLEUCHTE (3-FARBIG) STANGENLADER-SCHNITTSTELLE – MEHRSTANGENMAGAZIN RESTSTANGENAUSSTOßVORRICHTUNG ENTLADER MIT TEILEAUSFÖRDERBAND SCHNELLES WERKZEUGEINSTELLSYSTEM – MANUELL, FÜR BEIDE REVOLVER AXIALANGEBRIEBENE WERKZEUGE, ER25, 6000 U/MIN, 1:1, EXT. KÜHLUNG – 4x RADIALANGEBRIEBENE WERKZEUGE, ER25, 6000 U/MIN, 1:1, EXT. KÜHLUNG – 1x MASCHINENMERKMALE DOPPELSPINDEL, DOPPELREVOLVER-CNC-DREHZENTRUM MIT Y-ACHSE. 2x 12-STATIONEN-HOCHPRÄZISE SERVOREVOLVER LINKE SPINDEL – 4.500 U/MIN RECHTE SPINDEL – 6.000 U/MIN OBERER/UNTERER REVOLVER – 6.000 U/MIN ANGETRIEBENE WERKZEUGE OBERER REVOLVER Y1-ACHSE (± 45 MM) UNTERER REVOLVER Y2-ACHSE (± 45 MM) 8" + 6" STANDARDFUTTER KAPAZITÄTEN Standard-Drehdurchmesser: 215 MM Maximaler Drehdurchmesser: 215 MM Maximale Drehlänge: 620 MM Stangendurchlass, linke Spindel: Ø 65 MM Stangendurchlass, rechte Spindel: Ø 42 MM VERFAHRWEGE Oberer Revolver X1: 190/90 MM Oberer Revolver Y1: 90 (±45) MM Oberer Revolver Z1: 660 MM Untere Revolver X2: 190/90 MM Untere Revolver Y2: 90 (±45) MM Untere Revolver Z2: 660 MM A-ACHSE (rechte Spindel): 660 MM LINKE SPINDEL Futtergröße: Ø8" (203 MM) Spindeldrehzahl: 4.500 U/MIN Min. Indexierung (C-Achse): 0,001° Spindelaufnahme: A2-6 Spindelbohrung: Ø77 MM RECHTE SPINDEL Futtergröße: Ø6" (152 MM) Spindeldrehzahl: 6.000 U/MIN Min. Indexierung (C-Achse): 0,001° Spindelaufnahme: A2-5 Spindelbohrung: Ø53 MM REVOLVER OBEN & UNTEN Anzahl der Werkzeuge: 12 pro Revolver Drehwerkzeugaufnahme: 25 MM Bohrstangendurchmesser: 32 MM Fräseraufnahme: 16 MM Angetriebene Werkzeugdrehzahl: 6.000 U/MIN Anzahl angetriebener Werkzeuge: 12 pro Revolver VORSCHUBGESCHWINDIGKEITEN Eilgänge oberer Revolver X1/Y1/Z1: 20/12/40 M/MIN Eilgänge unterer Revolver X2/Y2/Z2: 20/12/40 M/MIN Eilvorschub (A, rechte Spindel): 40 M/MIN MOTOREN Spindelmotor links: 15,0 / 11,0 KW Spindelmotor rechts: 11,0 / 7,5 KW Revolverkopf angetriebenes Werkzeug: 5,5 / 3,7 KW Achsvorschubmotoren X1/Y1/Z1: 2,5 / 2,5 / 3,0 KW Achsvorschubmotoren X2/Y2/Z2: 2,5 / 1,2 / 3,0 KW Achsvorschubmotor A: 2,5 KW ANSCHLUSSLEISTUNG 35 KVA MASCHINENABMESSUNGEN L: 4.254 MM B: 2.460 MM H: 2.230 MM GEWICHT: 8.300 KG

Koşul: iyi (kullanılmış), si̇li̇ndi̇ri̇k taşlama maki̇nesi̇ Rsdpfjtrgukex Albou

Koşul: incelemesiz (kullanılmış), Üretim yılı: 1995, Fonksiyonellik: kontrol edilmemiş, Merkezler arası mesafe: 650 mm ID / OD 2 eksenli SONY dijital gösterge Soğutma sıvısı tankı Daha fazla bilgi talep üzerine verilecektir. Rjdjyr Nn Hjpfx Albou

Koşul: ikinci el, Üretim yılı: 2015, Teknik detaylar: Rsdpfxjl Ha Ubo Albsu Makine ağırlığı yaklaşık: 4 ton

Koşul: yeni gibi (sergi parçası), Üretim yılı: 2023, Fonksiyonellik: tamamen fonksiyonel, makine/araç numarası: TJGP2065, TAKISAWA TM-4000Y2 FANUC 31i B2 – PRAKTISCH WIE NEU, BAUJAHR 2023 CNC-Mehrzweck-Drehmaschine mit oberer & unterer Y-Achse, 10" + 8" Standardfuttergröße. Ausgestattet mit: - Drucklufteinheit - Pneumatischer Druckschalter - Spindel-Luftspülsystem - Y-Achsen-Verfahrweg: -50 bis +70 mm (obere Revolver, Y1-Achse) - Y-Achsen-Verfahrweg: -50 bis +30 mm (untere Revolver, Y2-Achse) - Späneförderer – Rechtsauswurf, Scharnierband (MORETECH JAPAN) - Luftblas-System – RH-Spindel - Funktion zur Erkennung abnormer Belastungen - Werkstückphasen-Positionierfunktion (C-Achse-Drehmoment-Überbrückung) - Kühlmittelleitung über LH- & RH-Spindel - Kühlmittelpumpe – 400W – 3 Stück - Ölabscheider (Öl-/Wasserabschneider) Ölaufbereitungsbox - Hydraulikdruckschalter - LED-Beleuchtung - Autom. Zentralschmiersystem mit Sammelbehälter - Maschinen- und Bedienhandbücher - Maschinen-Nivellierplatte am Revolver montiert - Autom. Abschaltung - Transformator – 415V / 3Ph / 50Hz - Standard-Werkzeugpaket - Revolverabdeckung (6 Stück) x 2 - Servorevolver (unten) Y2-Achse – 12 Stationen, angetriebene Werkzeuge - Servorevolver (oben) Y1-Achse – 12 Stationen, angetriebene Werkzeuge - 8" 3-Backen-Durchgangsfutter hydraulisch ~ KITAGAWA BR-08 RH-Spindel - 10" 3-Backen-Durchgangsfutter hydraulisch (KITAGAWA BR-10) – LH-Spindel - Direkte Maßübernahme (Eingabe) - Helical-Interpolation-Funktion - RAKU-RAKU-Überwachungssystem - Hochdruckstangenkühlmittelpumpe (NIHON) 2 Stück - Signalleuchte (3 Farben) - Schnittstelle Stangenlader für Mehrstangenmagazin - Entladevorrichtung mit Teileförderband - Schnelle Werkzeugvermessung – manuell, für beide Revolver - AI-Konturensteuerung II - Späneförderer-Upgrade (MORETECH JAPAN) - Axial angetriebene Werkzeuge, ER32, 6.000 U/min, 1:1, externe Kühlung – 4 Stück - Radial angetriebene Werkzeuge, ER32, 6.000 U/min, 1:1, externe Kühlung – 4 Stück Redpfsxrnwlsx Albou MASCHINENAUSSTATTUNG Doppelspindel-/Doppelrevolver-Drehzentrum mit Y-Achse CNC-gesteuert. 2 x 12-Stationen-Hochpräzisions-Servorevolver Linke Spindel – 4.200 U/min Rechte Spindel – 5.000 U/min Obere & untere Revolver – 6.000 U/min Werkzeugantrieb Obere Revolver Y1-Achse (-50 bis +70 mm) Untere Revolver Y2-Achse (-50 bis +30 mm) 10“ + 8“ Standardfuttergrößen BEARBEITUNGSKAPAZITÄTEN Standard-Drehdurchmesser: Ø 215 mm Max. Drehdurchmesser: Ø 215 mm Max. Drehlänge: 800 mm Stangendurchlass LH-Spindel: Ø 82 mm Stangendurchlass RH-Spindel: Ø 65 mm WEGE Obere Revolver X1: 230 / 120 mm Obere Revolver Y1: 120 (-50 bis +70) mm Obere Revolver Z1: 800 mm Untere Revolver X2: 210 / 80 mm Untere Revolver Y2: 80 (-50 bis +30) mm Untere Revolver Z2: 800 mm A-Achse (RH-Spindel): 900 mm LINKE SPINDEL Futtergröße: Ø (10") 254 mm Spindeldrehzahl: 4.200 U/min Min. Teilwinkel (C-Achse): 0,001° Spindelnase: A2-8 Spindelbohrung: Ø 94 mm RECHTE SPINDEL Futtergröße: Ø (8") 203 mm Spindeldrehzahl: 5.000 U/min Min. Teilwinkel (C-Achse): 0,001° Spindelnase: A2-6 Spindelbohrung: Ø 77 mm Lager-Innendurchmesser: 120 mm REVOLVER Werkzeugplätze (oben/unten): 12 Drehstahlhalterabmessung: 25 mm Bohrstangenhalter-Ø: 40 mm Frässtahlhalter-Ø: 20 mm Angetriebene Werkzeuge: 6.000 U/min Anzahl angetriebene Werkzeuge (oben & unten): 12 VORSCHUBGESCHWINDIGKEITEN Eiligeilgänge oben X1/Y1/Z1: 20 / 12 / 30 m/min Eiligeilgänge unten X2/Y2/Z2: 20 / 12 / 30 m/min A-Achse (RH-Spindel) 30 m/min MOTOREN Spindelmotor LH: 18,5 / 15,0 kW Spindelmotor RH: 15,0 / 11,0 kW Revolvermotor angetriebene Werkzeuge: 7,5 / 3,7 kW Achsantrieb X1/Y1/Z1: 2,5 / 2,5 / 2,5 kW
