Silindirik taşlama makinesi - dış

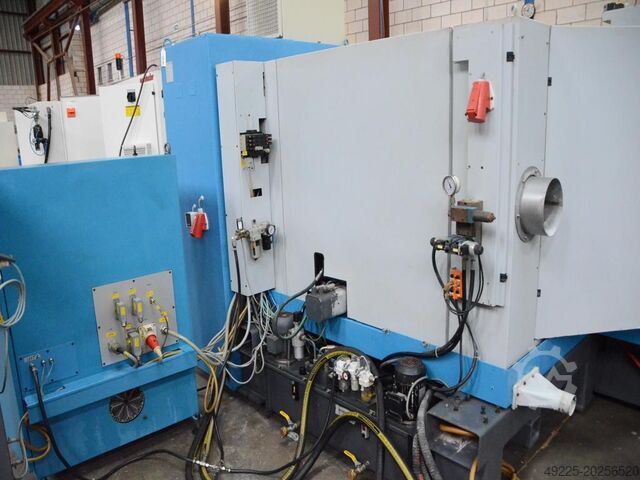

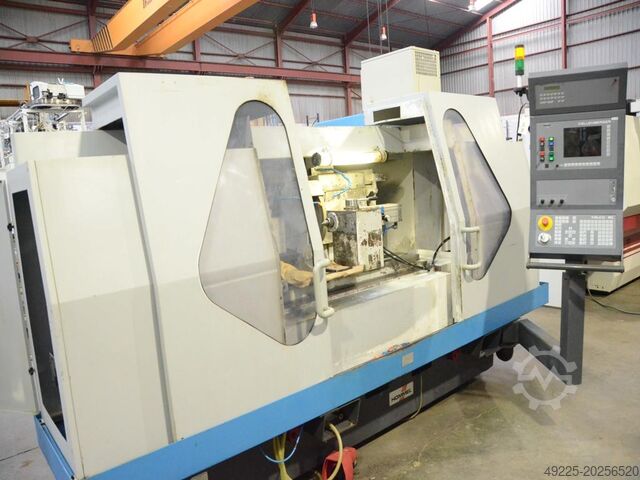

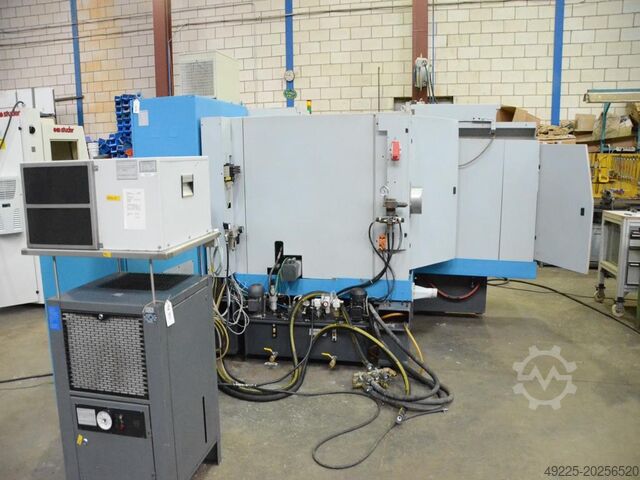

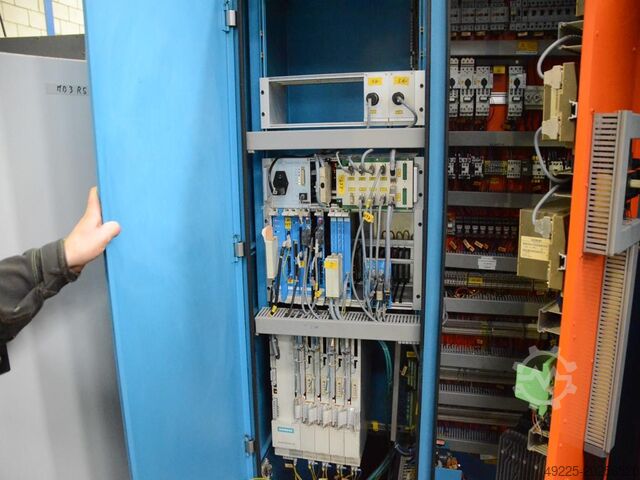

KELLENBERGER KEL-VARIA

Durumu: iyi (kullanılmış), Üretim yılı: 1999, çalışma saatleri: 16.000 h, Fonksiyonellik: tamamen fonksiyonel, makine/araç numarası: 650341, Year 1999 with Fanuc 18 TB – 3 axes XZB Marposs E30/E20 Country of origin: CH Voltage: 400V/50Hz/3ph Dimensions: 410x220x190 cm Net machine weight: 5,000 kg TECHNICAL SPECIFICATIONS CNC: Fanuc 18TB Intermediate Section Fixed intermediate section: R grinding head Swiveling section with manual indexation 2.5°: R / RS / UR / URS, -210° to +30° Swiveling section with automatic indexation 2.5°: R / RS / UR / URS, -210° to +30° B axis, resolution 0.1'': R / RS / UR / URS, -210° to +30° Standard workhead Swivel range: -10° (+100°) Spindle speed (continuous): 6 – 600 rpm Spindle taper: MT5 Reduction sleeve: MT5/MT4 Short external taper mount: DIN 55026 / Size 5 Permissible torque: 160 Nm Chuck work circularity guarantee: Standard: 0.5 µm Option: 0.2 µm Workpiece weight between centers: 150 kg Tailstock Taper mount: MT4 Quill stroke: 50 mm / 2° Option: Micrometric adjustment with correction (Ø +/- 150 µm) Grinding Wheel Data Diameter 300: 27 m/s Diameter 400: 35 m/s Diameter 500: 45 m/s Fpedpfx Asw T Tb Hoduob UR Grinding Head Power: 9.2 kW / 12.5 HP Wheel mount, left max.: Ø 500 x 80 mm Right additional max.: Ø 400 x 63 mm Internal grinding device: HJN 828 spindle Lower table (Z axis) Distance between centers: 1000 mm Max travel: 1150 mm Max speed: 15 m/min Max resolution: 0.1 µm Upper table Distance between centers: 1000 mm, swiveling 0 to 9° Grinding slide (X axis) Max travel: 320 mm Max speed: 7.5 m/min Max resolution: 0.1 µm Pneumatics Minimum connection: 6 bar Air consumption: approx. 0.6 m3/h Coolant Max connection pressure: 3 bar Required space (1000 version): 3600 x 2000 mm Specifications provided without obligation, subject to errors or omissions.

Durumu: kullanılmış, Üretim yılı: 1995, Taşlama çapı 350 mm Taşlama uzunluğu 1000 mm Merkez yüksekliği 175 mm Kısmen revize edilmiş, yeni makine toleransına göre ölçüm protokollü makine KEL-ASSIST, Kelco 90 için Sayısal kontrollü B ekseni İç taşlama aparatı çap 80 mm Sol taşlama taşı çapı 400 mm Sağ taşlama taşı çapı 300 mm Fodex Hpz Depfx Adujpb İç taşlama iş mili HJN 828 Hidrolik punta Mikro ayar KEL SET ölçüm sistemi KEL-POS Marposs

Durumu: kullanılmış, KELLENBERGER KEL-VARIA R175 x 1500 is a CNC cylindrical grinding machine designed for high precision, maximum accuracy, and reliable operation. Specifications: centre height 175 mm, centre distance 1500 mm, Z-axis travel 1650 mm, maximum workpiece weight 150 kg; grinding wheels Ø500×80 mm (bore 203 mm) or Ø400×63 mm (bore 127 mm); grinding spindle travel max. 320 mm. Technical data: infinitely variable grinding wheel speed 1000–2150 rpm (peripheral speed 45 m/s); feed rate 7500 mm/min; workhead swivels -10/+100° with 8–800 rpm; permissible load 160 Nm; grinding spindle motor 7.5 kW, workhead motor 2 kW; connection 3×400 V 50 Hz; rapid traverse 15 m/min; weight approx. 6000 kg; dimensions 4700×2300×2000 mm; compressed air 6 bar. Equipment: coolant system, paper band filter, MARPOSS touch probe, set of grinding wheels, live centre, set of centres, set of drivers, set of gap gauges, work lamp, 2 tool cabinets, tailstock with fine adjustment, coolant/mist extraction, collet chuck. Achieves tight t Fsdpsxx U S Aefx Adujpb

Durumu: kullanılmış, Centers distance: 1000 mm Fpodpfxexmg Eks Adueb Centers height: 250 mm B axis: Accuracy 0.1° CNC brand: Kelco CNC model: 90 Left grinding wheel dimensions (od x id x width): Ø400 x Ø127 x 63 mm Right grinding wheel dimensions (od x id x width): Ø400 x Ø127 x 50 mm Workhead rotation: -30° to +120° Workhead taper: MT 5 Max. workpiece weight between centers: 150 kg Tailstock taper: MT 4 Tailstock quill stroke: 50 mm Max. peripheral speed: 32 m/s High-frequency internal grinding spindle diameter: Ø120 mm High-frequency internal grinding spindle brand: WARNER model K 3.000 Main motor power: 7.5 kW Total power: 26.5 kW Max. Z axis travel: 1,150 mm Max. Z axis speed: 15 m/min Worktable swivel: 0° to 9° Max. X axis travel: 320 mm Max. X axis speed: 7.5 m/min Length: 3,600 mm Width: 2,000 mm Approx. weight: 5,000 kg

Durumu: kullanılmış, Üretim yılı: 2000, Grinding diameter: 450 mm Grinding length: 1000 mm Center height: 225 mm Photo shown is of a previously delivered machine with similar specifications: - Major maintenance performed - Table geometry refurbished - Partial repainting of the interior Grinding wheel equipment LEFT: 400x63x127 mm (standard) Grinding wheel equipment RIGHT: 300x40x127 mm Internal grinding device Ø120 mm for HF spindles CNC control: KELCO 120 C-axis for non-circular grinding, Kel-Poly B-AXIS: CNC-controlled B-axis KELCO 120: v constant 35 m/s or 45 m/s High-frequency internal grinding spindle Operating unit for MFV and MFZ spindles Hydraulic quill retraction for the tailstock NO micrometer adjustment on the tailstock Spring-loaded quill insert Fpsdpfx Adoxzk Nisujb Upper table cooling Standard workpiece spindle head MT 5 DIN 55026, size 5" MICRO-adjustment for standard workpiece spindle head Dressing device under the table Active longitudinal positioning KELPOS, MARPOSS, mounted on grinding head Tool measuring system KELSET, MARPOSS Touch sensor MARPOSS Measuring control MARPOSS Minialsar prepared Paper band filter

Durumu: kullanılmış, KELLENBERGER KEL-VARIA 2RU 225/1500, yüksek hassasiyet, doğruluk ve güvenilirlik için tasarlanmış bir CNC silindirik taşlama makinesidir. Özellikler: Punta yüksekliği 225 mm, punta arası mesafe 1500 mm, maks. taşlama çapı 432 mm, iş parçası ağırlığı 150 kg; diskler L 400×63×127, R 500×80×127. Taş devir hızı 1000–2150 dev/dk (45 m/s); iş parçası mili 8–800 dev/dk, 5 MK konik, izin verilen yük 160 Nm. Karşı punta 4 MK, pinol hareketi 50 mm, basınç 200–700 N; bağlantı 3×400 V 50 Hz. Aksesuarlar: KEL-ASSIST 100, MOVOMATIC, KEL-SET, MOVOMATIC C25, KEL-BALANCE, merkezi soğutma, kağıt filtre, Ø400 manyetik tabla, taş düzeltici, elmas tutucu. Otomotiv, saatçilik, kalıpçılık, havacılık ve medikal teknoloji sektörlerinde dar toleranslar için uygundur. Fpodpfxsxx U Haj Adujb

Durumu: kullanılmış, Üretim yılı: 2003, Grinding diameter: 450 mm Grinding length: 1,500 mm Centre height: 225 mm Photos show a nearly identical machine with 1,000 mm capacity. Also geometrically overhauled and partially repainted. 1x Grinding wheel assembly LEFT 500x80x203.2 mm 1x Grinding wheel assembly RIGHT 400x63x127 mm 1x Internal grinding unit Ø120 mm for 2 HF spindles (motor and HF spindle) Centre height: 225 mm Grinding head motor: Drive power 9.2 kW B-AXIS: CNC-controlled B axis KELCO 120: Constant speed settings 35 m/s or 45 m/s, spindle speed adjusted via control system (standard) Semi-automatic balancing unit, ELASO, Type EB 500 MFV 1230: High frequency internal grinding spindle with oil-air lubrication High-performance motor spindle M34-FAVY100.R620-20/4, lifetime grease lubrication Balancing arbor Operating unit for MFV and MFZ spindles Hydraulic quill retraction for the tailstock Micrometric adjustment on the tailstock Pneumatic relief for the tailstock Tailstock park position Standard workpiece spindle head MK5 CNC-controlled C-axis on the standard workpiece spindle head Sine rule for direct angle measurement via gauge blocks Large travel, swivelling lower part for the standard workpiece spindle head Reinforced workpiece spindle head MK5 CNC-controlled C-axis on the reinforced workpiece spindle head Fixed base for reinforced workpiece spindle head Coolant supply through workpiece spindle Dressing device on the lower table – with 2x 0053.05 and 2x 0053.20, located behind workpiece spindle head and tailstock Dressing device on the upper table with 1x 0053.01, 1x 0053.03, 1x 0053.13 Preparation for later connection of HF dressing unit for rotary dressing tools (RENAUD) Mounting plate for universal use of HF dressing unit (internal and external) KELPOS: Active longitudinal positioning, MOVOMATIC GAP: Touch sensor, MOVOMATIC KELSET: Tool measurement system KELSET, MARPOSS Fodpfx Asxflcreduepb 1,900 litres: Continuous band filter with lifting station, 100 l/min at 2.0 bar, designed for 2 machines Full enclosure Enclosure with service doors left and right Electric interlocking of side door (for grinding wheel change) Preparation for customer connection of a grinding mist extraction system Cooling unit for temperature control of H2O circuit (grinding head and HF spindle) Control cabinet lighting with door switch Data taken from delivery note. Data subject to verification.

Durumu: kullanılmış, Taşlama çapı 350 mm Taşlama uzunluğu 1000 mm Merkez yüksekliği 175 mm Yaklaşık alan gereksinimi 3,6/3,5 metre Kellenberger – Revizyon alanında küresel bir lider olarak / Retrofit ile makineleri sadece yeni makine kalitesine geri döndüremeyiz ve garantili, ancak size ayrıca sağlayabilir Makineleriniz için servisimiz: Kelco 90 kontrollü Kellenberger Kel-Varia serisi. Mekanik revizyon: -Makinenin tamamı Kellenberger ölçüm protokolüne göre elden geçirildi -Yeni hizmet dostu kabin -Yeniden boyama Elektriksel yenileme: -Yeni modern CNC SİLİNDİRİK TAŞLAMA MAKİNESİ kontrolü ile BEMA yuvarlak taşlama yüzeyi -Yeni inşa edilmiş kontrol kabini Fjdpfjuwv H Tjx Aduepb -Yeni tahrik teknolojisi -Tüm elektrik kablolarının, Berus basınç anahtarlarının vb. değiştirilmesi. -X ve Z'de yeni mutlak cam ölçekler -Yeni mutlak kodlayıcı (B ekseni) Standart donanım: - MK5 konili WSS, isteğe bağlı olarak MK5/kısa koni adaptörüyle -MK4 konili RST. İsteğe bağlı olarak ince ayarlı - Taşlama başlığı T1/T2/T3 -T1 taşlama tekerleği çapı 400mm -T2 taşlama tekerleği çapı 300mm -T3 iç taşlama tertibatı taşlama mili motoru ile kayış tahriklidir. - Taşlama mili motoru 4.4KW -B ekseni yüksek çözünürlük - Taşlama taşı ölçümü için Marposs ölçüm sistemi. -Uzunlamasına konumlandırma Marposs -GAP Kontrolü (tekerlek kafasındaki sensör) ELASO entegre kontrol arayüzüne -ELASO'dan yarı otomatik dengeleme kontrol arayüzüne entegre edilmiştir -BEMAT taşlama tekerleği ölçümü Ekstra ücretli seçenekler: -HF iç taşlama mili - Yüksek hassasiyetli, aşırı eğilmeye dayanıklı iş parçası başlığı -Ölçüm kontrolü -Emme -Kağıt bant filtresi Direksiyon: Temel öğütme çevrimleri -Z-Pos (uzunlamasına konumlandırma) ile iş parçası sıfırlama -BEMAT ile taşlama tekerleği ölçümü -Boşluk sensörü -Pırlantaların ölçülmesi -Düzeltmeler -Dış ve iç silindirik taşlama (Sarkaç ve dalma taşlama) -Dış ve iç konik taşlama (B ekseninin döndürülmesi, düz tekerlekle giydirilmesi) -Dış ve iç radyus taşlama (Disk üzerine giydirilmiş yarıçap) İsteğe bağlı öğütme çevrimleri -Profil diski ile dış ve iç profil oluğu açma -Düz disk ile dış ve iç profil taşlama - Tek ve çok başlangıçlı dış ve iç dişler Serbestçe seçilebilen yanal açı ile taşlama -Trapez diş taşlama -Dış ve iç dairesel olmayan taşlama 15.000

Durumu: kullanılmış, Taşlama çapı 350 mm Taşlama uzunluğu 1000 mm Merkez yüksekliği 175 mm Yaklaşık alan gereksinimi 3,6/3,5 metre Kellenberger – Revizyon alanında küresel bir lider olarak / Retrofit ile makineleri sadece yeni makine kalitesine geri döndüremeyiz ve garantili, ancak size ayrıca sağlayabilir Makineleriniz için servisimiz: Kelco 90 kontrollü Kellenberger Kel-Varia serisi. Mekanik revizyon: -Makinenin tamamı Kellenberger ölçüm protokolüne göre elden geçirildi -Yeni hizmet dostu kabin -Yeniden boyama Elektriksel yenileme: -Yeni modern CNC SİLİNDİRİK TAŞLAMA MAKİNESİ kontrolü ile BEMA yuvarlak taşlama yüzeyi -Yeni inşa edilmiş kontrol kabini -Yeni tahrik teknolojisi -Tüm elektrik kablolarının, Berus basınç anahtarlarının vb. değiştirilmesi. -X ve Z'de yeni mutlak cam ölçekler -Yeni mutlak kodlayıcı (B ekseni) Standart donanım: - MK5 konili WSS, isteğe bağlı olarak MK5/kısa koni adaptörüyle -MK4 konili RST. İsteğe bağlı olarak ince ayarlı - Taşlama başlığı T1/T2/T3 -T1 taşlama tekerleği çapı 400mm -T2 taşlama tekerleği çapı 300mm -T3 iç taşlama tertibatı taşlama mili motoru ile kayış tahriklidir. - Taşlama mili motoru 4.4KW -B ekseni yüksek çözünürlük - Taşlama taşı ölçümü için Marposs ölçüm sistemi. -Uzunlamasına konumlandırma Marposs -GAP Kontrolü (tekerlek kafasındaki sensör) ELASO entegre kontrol arayüzüne -ELASO'dan yarı otomatik dengeleme kontrol arayüzüne entegre edilmiştir -BEMAT taşlama tekerleği ölçümü Ekstra ücretli seçenekler: -HF iç taşlama mili - Yüksek hassasiyetli, aşırı eğilmeye dayanıklı iş parçası başlığı -Ölçüm kontrolü -Emme -Kağıt bant filtresi Fodpfx Adjuwv H Hjuspb Direksiyon: Temel öğütme çevrimleri -Z-Pos (uzunlamasına konumlandırma) ile iş parçası sıfırlama -BEMAT ile taşlama tekerleği ölçümü -Boşluk sensörü -Pırlantaların ölçülmesi -Düzeltmeler -Dış ve iç silindirik taşlama (Sarkaç ve dalma taşlama) -Dış ve iç konik taşlama (B ekseninin döndürülmesi, düz tekerlekle giydirilmesi) -Dış ve iç radyus taşlama (Disk üzerine giydirilmiş yarıçap) İsteğe bağlı öğütme çevrimleri -Profil diski ile dış ve iç profil oluğu açma -Düz disk ile dış ve iç profil taşlama - Tek ve çok başlangıçlı dış ve iç dişler Serbestçe seçilebilen yanal açı ile taşlama -Trapez diş taşlama -Dış ve iç dairesel olmayan taşlama 15.000

Durumu: kullanılmış, Üretim yılı: 2002, Taşlama çapı 450 mm Taşlama uzunluğu 1500 mm Merkez yüksekliği 225 mm FAGOR kontrolü TEÇHİZAT -T1 500mm taşlama tekerleği çapı -T2 400mm taşlama tekerleği çapı -T6 iç taşlama cihazı -T7 iç taşlama cihazı -Mil motoru su soğutmalı 9.8KW -Marposs alet ölçümü -Aktif uzunlamasına konumlandırma -Kel-Set -ELASO'dan T1 ve T2'deki GAP temassız olarak entegre edildi Kontrol arayüzü - Sıvı sensörü aracılığıyla T3/T4'teki GAP -ELASO'dan yarı otomatik dengeleme kontrol arayüzüne entegre edilmiştir T1/T2 için - +/150 my hassas ayarlı hidrolik mafsal - İş parçası mili tarafındaki alt tablada giydirme cihazı -Masa altı kuyruk tarafında giydirme cihazı -Üst tablada topraklama cihazı -Yeni hizmet ve kullanıcı dostu muhafaza ÖZEL EKİPMAN: Doğrudan tahrikli iş kafası *dairesel olmayan taşlama için şiddetle tavsiye edilir *Uçan iş parçası ağırlığı max. 75 kilo *Merkezler arası iş parçası ağırlığı 150kg *su soğutmalı *MK5, kısa konik tutucu DIN 55026 ile birleştirilmiştir *Yönlendirilmiş mil durdurucu *sabit taban Doğrudan tahrikli B ekseni merkez yüksekliği 225 mm *son derece burulma sertliği *son derece hassas konumlandırma *Çözünürlük ° *su soğutmalı MEKANİK BAKIM: -Makinenin tamamı Kellenberger ölçüm protokolüne göre elden geçirildi -Yeniden boyama Yeni hidrolik ünite: -daha iyi sıcaklık kontrolü (yağ soğutucu) -Enerji tasarrufu: Sadece tek pompa. Bu da sürekli çalışmıyor! -Basınç izleme -Hidrostatik yağdaki su oranının izlenmesi. (Körük hasarı erken tespit edilir) x'te hidrostatik vidalı tahrik -Çalışma sırasında temas olmadığından aşınmaz -tam yük altında uzun süreli çalışma sırasında bile doğruluk kaybı olmaz maksimum hız -düşük hızlarda sürtünmesiz -dönme yönü değiştirildiğinde sürtünme kuvvetinin tersine dönmemesi - en ufak dönme hareketlerini iletir -düşük hızlarda bile yapışma-kayma etkisi yok -bilya sirkülasyonu nedeniyle sürtünme torkunda dalgalanma olmaz - bilyalı vidalardan daha yüksek eksenel sertlik -çok daha iyi sönümleme, dolayısıyla daha iyi iş parçası yüzeyi ve Alet ömrü -Top sirkülasyonu sayesinde titreşim yok -yüksek hızlar ve ivmelenmeler için de uygundur - doğrusal motora göre daha yüksek doğruluk sağlayan ucuz bir alternatif, genellikle daha düşük ısınma. -çok daha düşük güç kaybı ve dolayısıyla yongalarda sorun yok Kalıcı mıknatıslar -lineer motorlara göre çok daha düşük soğutma kapasitesi Fsdpeuxfu Nefx Aduopb Elektriksel yenileme: -Yeni modern CNC silindirik taşlama makineleri- BEMA yuvarlak taşlama yüzeyi ile kontrol -Yeni inşa edilmiş kontrol kabini -Yeni tahrik teknolojisi -Tüm elektrik kablolarının değiştirilmesi Berus basınç anahtarları vb. -X ve Z'de yeni mutlak cam ölçekler -Yeni mutlak kodlayıcı (B ekseni) Direksiyon: Öğütme yazılımı temel bir lisanstan oluşur ve çeşitli seçenekler makinenin donanımına bağlı olarak. Yazılım Temeli: - Dış ve iç sarkaç taşlama - Dış ve iç dalma taşlama - Dış ve iç yüzey taşlama - Dış ve iç yüzey dalma taşlama - Dış ve iç konik sarkaç taşlama - Dış ve iç radyus taşlama, Disk üzerine giydirilmiş yarıçap - Yarı otomatik sarkaç taşlama - İş parçası...
