CNC Ahşap İşleme Merkezi

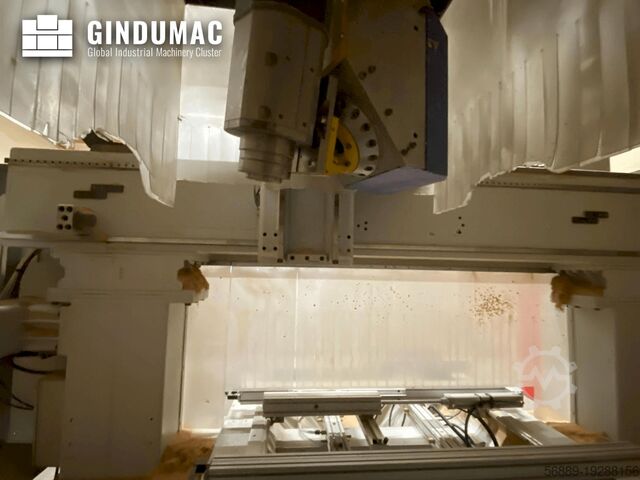

MAKA FPM 470

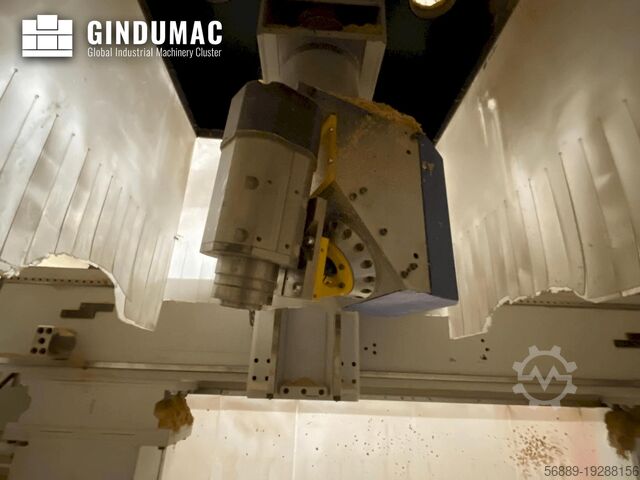

Durumu: iyi (kullanılmış), Üretim yılı: 1999, Fonksiyonellik: tamamen fonksiyonel, giriş voltajı: 400 V, İkinci el makine MAKA FPM 470R Ahşap, plastik ve alüminyumun işlenmesi için 5 eksenli CNC işleme merkezi. Mobil portal tasarımlı, kremayer ve pinyon tahrikli makine. Makine son zamanlarda ahşap merdiven yapımında kullanıldı. Yapım yılı: 1999 // 2019'da GÜÇLENDİRME Teknik veriler: 5 eksenli işleme için CNC kontrolü BWO Vector 921. 256 MB NC hafıza, USB port, mobil kontrol paneli. Ø 60 takım / uzunluk 160 mm ile 5 eksenli operasyonda çalışma alanları: Y ekseni: 5.600 mm X ekseni: 1.600 mm Z ekseni: yaklaşık 380 mm / 180 mm cihaz yüksekliğinde (Tamam vakum vantuzu) Ø 60 takım / uzunluk 160 mm ile 3 eksenli operasyonda çalışma alanları: Y ekseni: 6.000 mm X ekseni: 1.600 mm Z ekseni: yaklaşık 380 mm / 180 mm cihaz yüksekliğinde (vakum vantuzu) A ekseni 540° (dönme ekseni), B ekseni 196° (dönme ekseni +/- 98°) Hızlı hareket hızı: X/Y ekseni 45 m/dak., Z ekseni 15 m/dak., A/B ekseni 10.000 °/dak. Freze ünitesi: - 50° eğimli kafalı 5 eksenli frezeleme için 1 üniversal ünite, maksimum güç 12,5 kW, hız 17.000 1/dak'ya kadar kademesiz olarak ayarlanabilir, freze mili su soğutmalı. - 1 NC yüksekliği ayarlanabilen çıtalı perdeli talaş tutucu sistemi. Takım magazini: - Otomatik takım değiştirme sistemi için ISO 40 takım arayüzü. - Her biri D = 90 mm'ye kadar takımlar için 32 yerli 2 zincir takım magazini, maksimum 160 mm'ye kadar sıralanmış depolama. (Bunun için üç yer gereklidir). Makine masası: - Hızlı konumlandırma için pnömatik serbest bırakma cihazlı doğrusal kılavuzlar üzerinde 10 adet destek tüpü. - "Yükseltme/indirme" durakları için 2 kontrol devresi - Pnömatik "sıkma / serbest bırakma" için 2 kontrol devresi - CNC programlamayla sıkma ve otomatik sıfırlama için düğmeli 2 vakum kontrol devresi. - 2 adet adım ayırıcı, strok yaklaşık 320 mm. - Direkler ve dirsekler için çeşitli sıkıştırma cihazları. - Talaşların ve küçük atıkların maksimum yaklaşık 100 x 100 x 100 mm'ye kadar taşınması için taban çerçevesine entegre edilmiş 1 talaş taşıma bandı. Aletler: Araçlar dahil değildir! Pjdpfx Asvmpx Rjf Herd Vakum beslemesi: - Hızlı vakum oluşumu için 250 litre kapasiteli bir su ısıtıcısı dahil 1 vakum pompası. - Çeşitli emme plakalarıyla yaklaşık 20 adet vakum desteği. - Bileşenleri konumlandırmak için 4 durağı kaldırın/indirin. Çeşitli: - Otomatik merkezi yağlama. - Klima üniteli kontrol kabini. - Projeksiyon lazeri İş güvenliği: - Güvenlik tamponlu seyahat koruyucu kabini. 2018 / 2019'da revizyon / onarımlar: - Döner ve döner eksenlerin yeni nesil sürücülere (dijital) dönüştürülmesi. - Hareketli Kablo Kanalları Y / X / Z ekseni yeni. - Komple yeni kablolama, tüm güç ve ölçüm sistemi hatları yenilendi. - Tüm kılavuz arabaları yeni - Z ekseni vidalı mili ve kılavuz rayları yeni. - Yeni X ekseni kılavuz rayı. - V-CNC kartı 256 MB NC hafızası ile BWO Vector 921'e kontrol dönüşümü. - Yeni vakum valfleri ve vakum hortumları. - 2 x takım magazini + takım tutucusu yenilendi. - Döner çıkarma elden geçirildi. Yazılım: - Compass merdiven yapım yazılımının güncel bir versiyonunu benimsemek mümkündür. Compass, ahşap merdivenlerin planlanması ve üretilmesi konusunda lider sağlayıcıdır.

Durumu: mükemmel (kullanılmış), Üretim yılı: 1995, talep üzerine Pjdpfxsfxgmge Af Hord

Durumu: mükemmel (kullanılmış), Üretim yılı: 2010, Fonksiyonellik: tamamen fonksiyonel, X ekseni hareket mesafesi: 3.450 mm, Y ekseni hareket mesafesi: 1.240 mm, Z ekseni hareket mesafesi: 400 mm, Technical details Working area X/Y/Z: 3,450 x 1,240 x 400 mm (Y-axis optionally +110 mm) Machine weight: approx. 4,500 kg Connected load: 20 kVA / 50 A Compressed air connection: 6–7 bar, 1/2" Compressed air consumption: 150 Nl/min Extraction connection: Ø 250 mm Air consumption: 3,400 m³/h Air velocity: 30 m/s Construction & Design Solid monoblock construction for maximum rigidity and precision Triangular machine bed with scrap collecting tray and ground clearance from 2.5 m Robust gantry with 445 mm guide separation Ball screw drives for precise axis movement Enclosed, dynamic drive units Z-axis with pneumatic compensation system for exact depth control Control & Software NUM CNC control with integrated INTEL Windows Power-PC Psdpjxwlmzjfx Af Hjrd Digital drive via fiber optic cables Color display, horizontal keyboard, and mouse WOP programming system XILOG PLUS Windows-oriented user interface Parametric programming with graphical tool management 3D real-time simulation Error diagnostics system with help photos Direct parameter entry during machining Interfaces: DXF / ASCII / PGM / ISO Machine Equipment 5-axis electrospindle, 15 HP (HSK 63F) Speed range 900–20,000 rpm, liquid cooling, ceramic bearings Tool magazine Toolroom 12 – 12 positions, center distance 110 mm 18-spindle boring head with variable speed (4,000 rpm) Traverse system (6 pieces, each L=1300 mm) with pneumatic block suction cups Vacuum pump 100 m³/h Pneumatic lifting device for heavy workpieces Integrated waste conveyor belt in the machine bed CE safety device BUMPERS with person protection sensors Special Features Maximum machining flexibility Efficient pendulum processing with dual-station system Extremely robust, low-vibration design User-friendly control with real-time simulation Highest machining accuracy with short cycle times
