Koordinat Ölçüm Makinesi

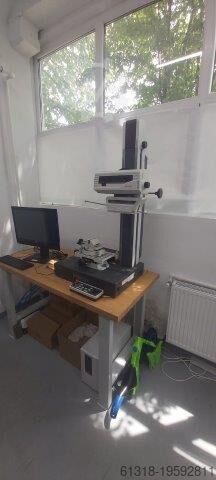

Mitutoyo Contracer CV-3200H4

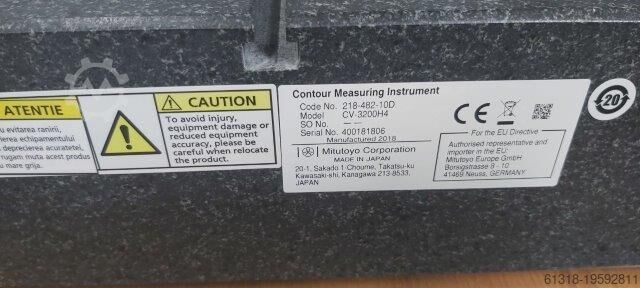

Mitutoyo CV-3200H4 KONTOURMESSGERÄT (CONTRACER); Baujahr: 2018, Code-Nr.: 218-482-10D, SN: 400181806, hergestellt in Japan.

Erweitert den Messbereich bei gleichzeitiger Reduzierung von Werkstückinterferenzen: Das neu entwickelte Detektorarm-Design von Mitutoyo reduziert Werkstückkollisionen und vergrößert den Messbereich in der Z1-Achse (Detektor).

Automatische Stoppfunktion für erhöhte Sicherheit auch bei Hochgeschwindigkeitsbewegungen: Der Detektor ist mit einer Sicherheitsvorrichtung (automatischer Stopp bei Kollision) ausgestattet, die auch bei schnellen Bewegungen die Messsicherheit gewährleistet. Wird der Arm während der Messung entfernt oder verschoben, löst die Sicherheitsvorrichtung aus und stoppt die Maschine.

Messbereich: X-Achse - 100 mm
Messbereich: Z2-Achse (Säule) Verfahrbereich 3 - 60 mm (±30 mm in horizontaler Lage)
Z2-Achse (Säule) Verfahrbereich 3 - 500 mm
Detektor (Z1-Achse, Detektoreinheit) Skaleneinheit - Bogenmaßstab
Auflösung 0,04 μm
Tasterbewegung: Auf-/Abbewegung im Bogen
Messrichtung: Zug- und Druckrichtung
Messfläche: nach unten oder oben
Messkraft: 30 mN (durch Gewicht einstellbar)
Tastbereich: Steigen 77°; Fallen 83° (mit einseitig abgeschrägtem Taster, Standardzubehör)
Antriebseinheit Skaleneinheit Separattyp-Längenmesssystem
Z2-Achse (Säule) ABS-Messsystem
Auflösung X-Achse 0,05 μm
Auflösung Z2-Achse (Säule) 1 μm
Antriebsgeschwindigkeit X-Achse 0 – 80 mm/s sowie manueller Betrieb
Antriebsgeschwindigkeit Z2-Achse (Säule) 0 – 30 mm/s sowie manueller Betrieb
Messgeschwindigkeit X-Achse 0,02 – 20 mm/s
Geradheit (bei horizontaler X-Achse) X-Achse 0,8 μm/100 mm
X-Achsen-Neigungswinkel: X-Achse ±45°
Genauigkeit (20°C) CV-3200 X-Achse ±(0,8+0,01L) μm L = Verfahrweg (mm) Weiter Bereich: 1,8 μm/100 mm Enger Bereich: 1,05 μm/25 mm
Genauigkeit (20°C) CV-3200 X Z1-Achse (Säule) ±(1,4 + |2H|/100) μm H = Messhöhe ab horizontaler Position
Abmessungen (BxTxH): Haupteinheit: 756 x 482 x 1166 mm
Abmessungen (BxTxH): Steuerung: 221 x 344 x 490 mm
Abmessungen (BxTxH): Fernbedienung: 248 x 102 x 62,2 mm
Gewicht: Haupteinheit: 150 kg, Steuerung: 14 kg, Fernbedienung: 0,9 kg
Betriebstemperaturbereich: 15 – 25°C (bei maximal ±1K Temperaturschwankung während Kalibrierung und Messung)
Hsdewz Sxnjpfx Agpel
Betriebsfeuchte: 20 – 80 % rF (kondensationsfrei)
Lagertemperaturbereich: −10 bis 50°C
Lagerfeuchte: 5 – 90 % rF (kondensationsfrei)

Preis: 15.900,– EUR zzgl. MwSt., verhandelbar, ab Werk Simeria, Rumänien.
Bitte unterbreiten Sie uns Ihr Angebot.
Irrtümer, Änderungen und Zwischenverkauf vorbehalten.
