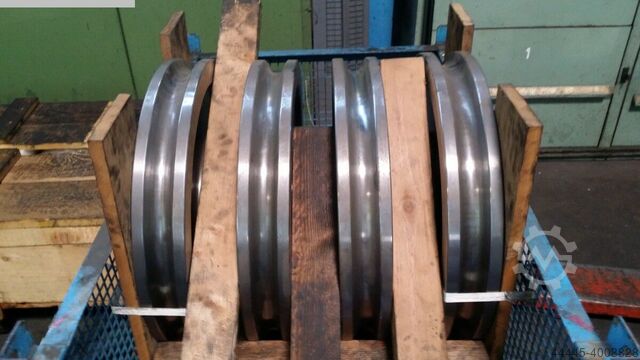

Yedek parçalar

SCHIESS FB 225

Üretim yılı: 1987, Durumu: işlem için hazır (kullanılmış), Bir CNC portal delme ve freze makinesi Schiess mevcuttur. Hareket mesafeleri X/Y/Z: 10500mm/5000mm/1200mm, pinol hareketi: 1250mm, pinol çapı: 225mm, devir sayısı: 750d/dk, iş mili gücü: 100kW, iş mili torku: 18000Nm, takım tutucu: SK50/SK60. Makine boyutları: yaklaşık 17000mm/11000mm/8400mm, kontrol ünitesi: Siemens 805M. Tabla alanı yoktur. Dokümantasyon mevcut. Yerinde inceleme mümkündür. Blodpfxjxrf Ibe Ad Nsp

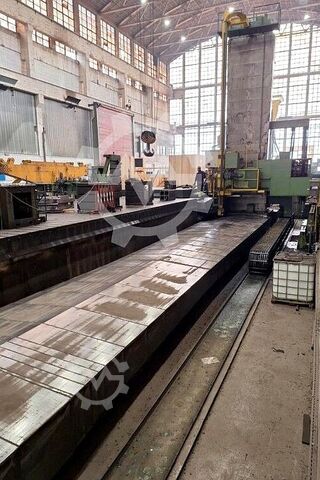

Durumu: kullanılmış, Üretim yılı: 1986, Spindle diameter: 225 mm X-axis travel: 21,900 mm Y-axis travel: 6,000 mm Z-axis travel: 2,450 mm Table dimensions (longitudinal): 4,500 mm Table dimensions (cross): 4,500 mm Table load capacity: 140 t Plate length: 6,000 mm Plate width: 2,000 mm Plate height: 400 mm Number of tables: 9 V-axis: 2,450 mm Control system: SIEMENS 840D Spindle speeds: 800 rpm Spindle taper: ISO 60 / 50 Rotary table: 360° Ram dimensions: 550 x 460 mm W-axis: 1,200 mm Z-axis: 1,250 mm Total power requirement: 100 kW Required floor space: approx. 25 x 7 x 11.5 m This SCHIESS FB225 plate boring mill includes: - 9 plate fields, each LxWxH: 6,000 x 2,000 x 400 mm - 1 rotary table measuring 4,500 x 4,500 mm with a max. load of 140 tons The machine can be inspected under power at the seller's location by appointment. X-axis travel: 21,900 mm Y-axis travel: 6,000 mm Bljdpfx Ajwx R Tled Nep Z-axis (boring spindle stroke): 1,250 mm W-axis (spindle box stroke): 1,200 mm (cross section: 550 x 460 mm) V-axis (table travel): 3,038 mm Description: SCHIESS FB 225 Year of manufacture: 1986 Control system: Siemens 840D Retrofit: 2005 Boring spindle diameter: 225 mm Base plate size: 2-axis CNC rotary table Schiess 140TDV Table size: 4,500 x 4,500 mm Max. table load: 140 t Table indexing: B-axis 360° / 0.001° Table longitudinal travel (infeed): V 2,500 mm Column travel: X 21,900 mm Spindle carrier vertical travel: Y 6,000 mm Spindle axial travel: W 1,250 mm Ram axial travel: Z 1,200 mm Total axial travel: Z + W 2,450 mm 4 types of milling heads: • Facing head • 90° angular milling head • Universal angular milling head with two swiveling axes • Angular milling head with extension for slot milling with smaller diameters

Durumu: işlem için hazır (kullanılmış), Üretim yılı: 1986, Fonksiyonellik: tamamen fonksiyonel, X ekseni hareket mesafesi: 21.900 mm, Y ekseni hareket mesafesi: 6.000 mm, Z ekseni hareket mesafesi: 1.250 mm, maksimum mil hızı: 800 dev/dak, iş mili çapı: 225 mm, masa yükü: 140.000 kg, C ekseni döndürme açısı (maks.): 360 °, TEKNİK DETAYLAR Seyahat yolları x-seyahat mesafesi: 21.900 mm y-seyahat: 6.000 mm Z-seyahat (delme mili stroku): 1.250 mm w-seyahat (başlık stroku): 1.200 mm Bjdswm Dnlopfx Ad Njlp v-seyahat (masa hareketi): 2.450 mm Kontrol: SIEMENS 840D Masa Pikap boyutları uzunlamasına: 4.500 mm Pikap boyutları enine: 4.500 mm C ekseni: 360° Tablo yükü: 140 t Plaka alanı sayısı: 9 Panel başına boyutlar (U x G x Y): 6.000 x 2.000 x 400 mm iğ Mil çapı: 225 mm Mil hızı: 800 rpm Mil montajı: ISO 60 / 50 Koç boyutları: 550 x 460 mm MAKİNE DETAYLARI Toplam güç gereksinimi: 100 kW Gerekli alan yaklaşık: 25 x 7 x 11,5 m TEÇHİZAT - Her biri 6.000 x 2.000 x 400 mm boyutlarında 9 panel alanı - 4.500 x 4.500 mm ve 140 t tabla yüküne sahip 1 adet döner tabla - SIEMENS 840D kontrolü
