üniversal işleme merkezi

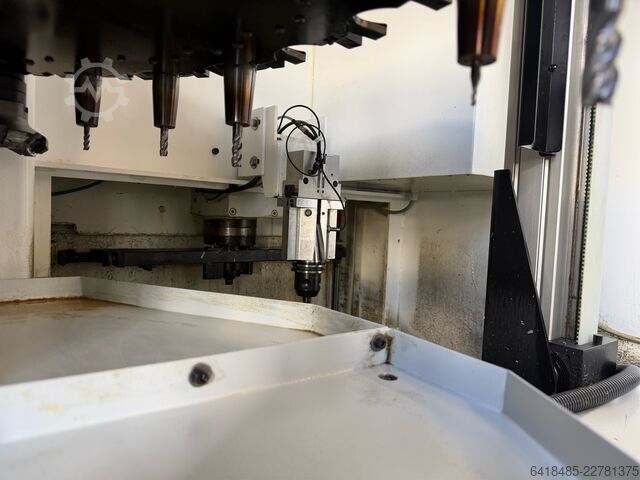

Wemas VZG 65-5A, 100er WZW + 6-fach Palettenw.

Kullanıma Alma: 4/2014

Tabla dönüşü, C ekseni: 360°
Bdedpfoz Diq Ujx Ai Soi
Tabla eğimi, B ekseni: -50° ila +110°
Mil ucu - tabla arası mesafe: 150 mm

Tabla üzerine monte edilebilir alan çapı: Ø650
Tabla yük kapasitesi (maks.): 300 kg
Tabla üzerindeki yuvalar: 5 x 18H7 x 100 mm
Merkezleme deliği: Ø50 H7 x 30 mm
İş parçası boyutu (maks.): Ø 520 x 330 mm
Makine hassasiyeti: VDI I DGQ 3441*
Konumlandırma hassasiyeti: +/-0,006 mm*
Eksen çözünürlüğü: 0,001 mm*
*20°C +/-1°C sabit ortam sıcaklığında ölçülmüştür

Ana mil: Ana tahrik, AC motor, doğrudan tahrik
Tahrik gücü:
( %100 / %25 ED) 10,0/17,0 KW
Devir aralığı, kademesiz: 20-12000 devir/dakika
Mil koniği: SK 40 DIN 69871
Tork ( %100 / ED): 63,7/108,6 Nm

Eksen tahrikleri:
X, Y, Z eksenleri: AC motorlar
B, C eksenleri: AC motorlar

Hareket hızları:
X, Y, Z eksenlerinde hızlı hareket: 36 m/dakika
B ekseninde maks. devir hızı: 25 devir/dakika
C ekseninde maks. devir hızı: 25 devir/dakika
X, Y, Z eksenlerinde hızlanma: 6,5 m/s²

Soğutma sıvısı sistemi:
Harici kesici uç soğutması, harici nozullar aracılığıyla
Soğutma sıvısı deposu: 280 litre
Harici işletme basıncı: 0,9 bar
Soğutma sıvısı sistemi, dahili kesici uç soğutması: DIN69871 Form A
Dahili soğutma sıvısı beslemesi işletme basıncı: 18,0 bar
Elle temizleme, çalışma alanında ek tabanca ile

Standart aksesuarlar:
- CNC kontrol sistemi: Heidenhain iTNC 530, tam senkronize 5 eksenli versiyon
- El çarkı 410 (Heidenhain)
- Dijital eksen tahrikleri
- Dijital mil tahriki
- Sıvılaştırılmış talaş konveyörü, boşaltma yüksekliği 800 mm

• Mil soğutması - Radyatörler - Plakalı soğutma, mil motoru için
- Kabin tavanı olan tam koruma muhafazası

Indunorm'dan VZG 65 5A takım tutucu:
Takım sayısı: 100, takım uzunluğu 320 mm'ye kadar / 125 takım için dönüştürülebilir, ardından yalnızca 200 mm takım uzunluğu mümkündür.
Takım çapı (maks.): 80 mm
Takım çapı (maks.): 130 mm (boş yan yuvalar için)
Takım değişimi, çift kavrama ile

- X / Y / Z eksenlerinde doğrusal yol ölçüm sistemi (cam ölçek)
- B / C eksenlerinde doğrudan döner kodlayıcı
- Sıcaklık kompanzasyonu

- IR ölçme probu - 3D
- Yazılım - Opsiyon - iTNC 530 Kinematik-Opt
• Kalibrasyon yazılımı

Dahili kesici uç soğutması, 18 bar
• Soğutma sıvısı deposu
• Dahili kesici uç soğutması:
280 litre
DIN 69871 Form A
• Çift kademeli filtre
• Filtre kartuşları değiştirilebilir
• Filtrasyon derecesi 10µm
Bantlı filtre sistemi

ÜRETİM - HAT - RT 100
Otomatik palet değiştirme sistemi
Yükleme ve boşaltma, doğrusal eksen sistemi üzerinden

Taşıma bilgileri:
Maks. taşıma ağırlığı: 100 kg (35 kg)
Palet kapasitesi:
Maksimum 6 palet, 400 x 400 mm'ye kadar:

Kontrol:
PLC kontrolü
Entegre kontrol kabini ile
Şalt ve kontrol bileşenleri dahil
Otomatik işlem için yazılım dahil

Sıfır nokta sıkma sistemi: 320 x 320 x 60 mm
- 4 sıkma cıvatası ile sıkma
- Eksen mesafesi: 180 mm
- Sıkma kuvveti: 4x12500N
- Tekrar hassasiyeti: 0,005 mm
- Eksenel yük (maks.): 4000 kg

• Sıfır nokta sıkma plakası 320 x 320
-Otomatik kapı
Otomasyon ve sıkma sistemleri için arayüz
Otomatik palet değiştirme sistemleri, kuvvetli sıkma cihazları ve sıfır nokta sıkma sistemleri için evrensel arayüz
• Pnömatik sıkma sistemleri için
• Masaya entegre, 2 kanallı döner geçiş
• Dışarıya yönlendirilmiş pnömatik hatlar
• Pnömatik bakım ünitesi
• M komutları ile kontrol
• Lojik giriş/çıkışlar için hazırlanmış
12 palet 320x320 dahil
!!Takım tutucular ve takımlar hariç!! Tornavida vb. sıkma elemanları HARİÇ.!!

Makine, mevcut konumda, teslimat ve montaj hariç, tüm bilgiler garanti dışıdır
