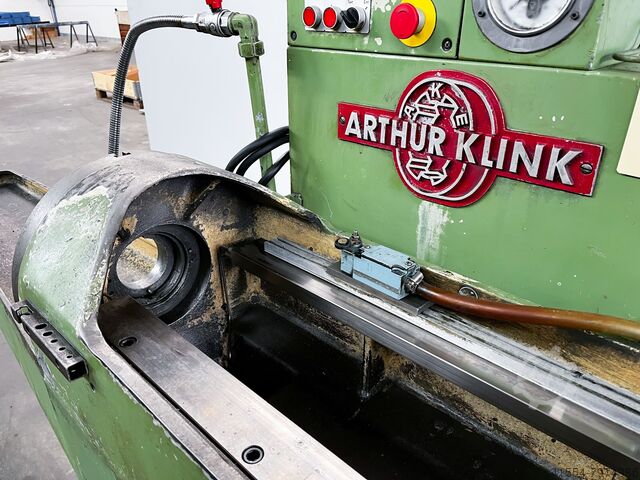

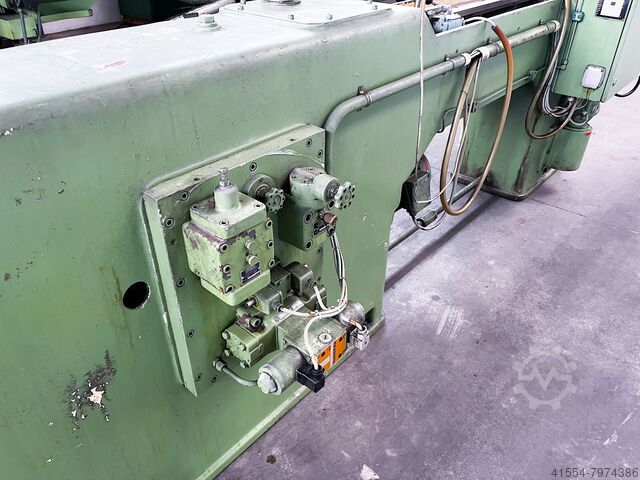

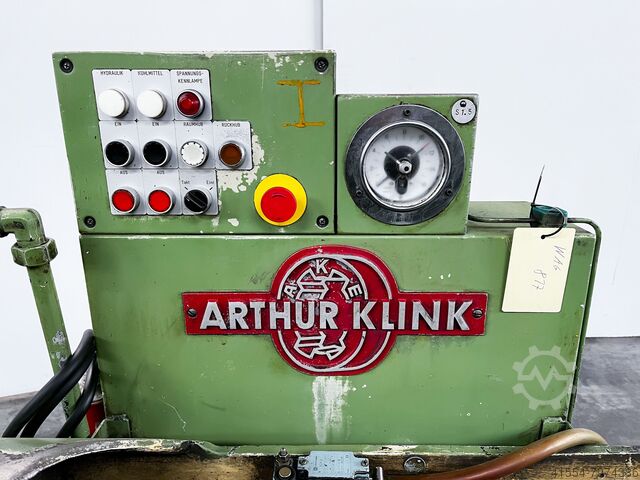

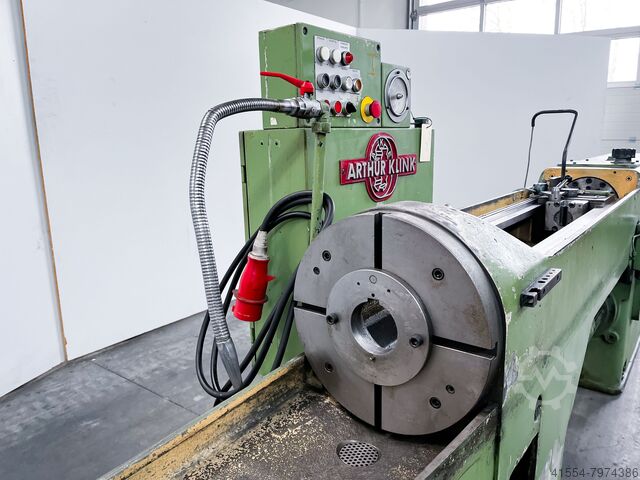

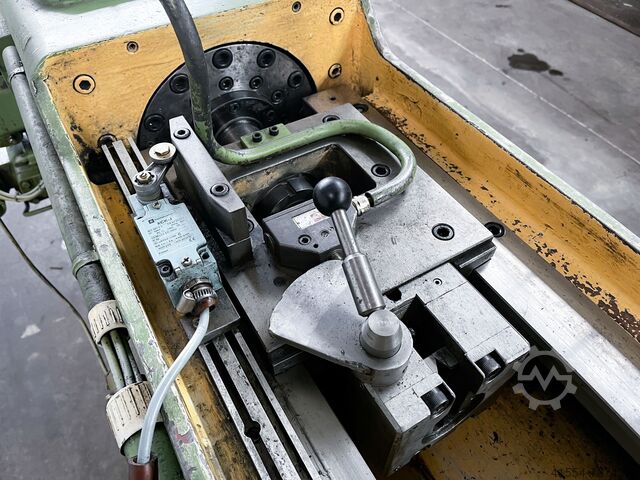

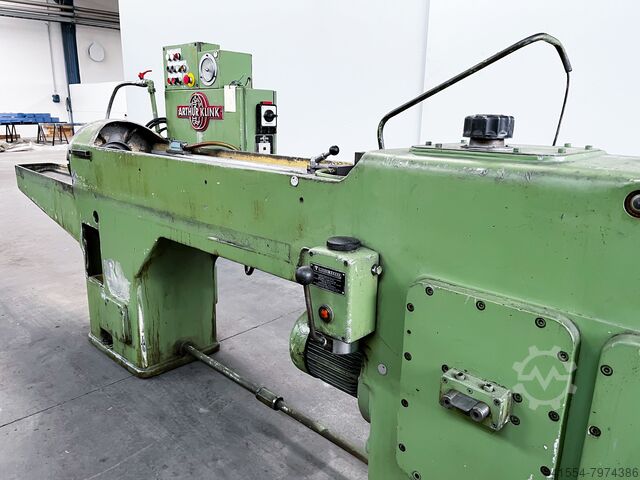

Yatay iç broşlama makinesi

Arthur Klink RIW 10 x 1200 x 400

Üretim yılı: 1962, Durumu: kullanılmış, makine/araç numarası: 1790, Hazırlayan: Karl Klink Model: RW 5 Yapım yılı: 1962 Ağırlık: yaklaşık 2500 KG Masch. No: 1790 Genel bilgiler / teknik veriler: Hidrolik yatay iç Broş makine iyi çalışır durumda Strok: 1320 mm Alan ofisleri: 1 adet Çekme Dayanımı: 3 m/min (7 m/dk 3000 KG) 5000 KG Aracı sıkma Delme: düz üstleri için kafa çekerek evrensel Geçişli sıkma tablosundaki aracılığıyla: Ø 100 mm İşlenecek parçanın çapı: 420 mm (nedeniyle petrol ve çip tepsi) Kesme hızı: 1 m/dk 7 m/dk'ya kadar tarafından hidrolik sonsuz değişken Hızlı dönüş: Hidrolik kademesiz 7 m/dak kadar 25 m/dak arasında ayarlanabilir Makina boyutları: (g x y x d) yaklaşık 4600 mm x 600 mm x 1900 mm (çalışma alanı) olmadan Güç kaynağı: 380 Volt / 50 HZ / 15A Hidrolik motor: 4 KW Aksesuar / özel özellikleri: • makine kafa düz üstleri için çekerek bir universal ile donatılmıştır • Soğutucu / yağlama orta sistem • Hiçbir Araç Servisi • kısa petrol ve çip tepsi (yaklaşık 900 mm) Notlar: Göbekler üretimi için ideal bir makinedir. Matkaplar ve aynı zamanda Raeumdorne istek üzerine temin edilebilir. Bizim depo akım altında hazırlanan gösteri makinesidir. Kedpjdl Uzkefx Ag Uond

Üretim yılı: 1978, Durumu: mükemmel (kullanılmış), makine/araç numarası: 2751, Genel / teknik veriler: Hidrolik yatay iç broşlama makinesi teknik olarak iyi durumda Üretici: Karl Klink Model: RIW 6,3 Makine no: 2751 Üretim yılı: 1978 Ağırlık: 2,3to Çekme kuvveti: 6,3t Temizleme hızı: 1m/dak ila 7m/dak arasında hidrolik olarak kademesiz değişken Dönüş hızı: 7m/dak ila 25m/dak arasında hidrolik olarak kademesiz değişken maksimum strok: 1320mm maksimum iş parçası çapı: maks. 420 mm masa açıklığı: Ø 80mm boyutlar: (g x d x y) yaklaşık 5.700mm x 600mm x 1.900mm Güç kaynağı: 380 Volt / 50 Hz / 4kW Aksesuarlar/özel ekipman: - Soğutma sıvısı / yağlama sistemi - alet besleyicisiz - Yağ ve talaş tepsisi (yaklaşık 2.000 mm) Kedpfx Asiw Dlkog Usnd Not: Makine, kama yuvalarının üretimi için idealdir. Broşlar ve broş mandrelleri şunlar olabilir broşlar da tedarik edilebilir. Makine depomuzda güç altında gösterime hazırdır.

Üretim yılı: 1994, Durumu: mükemmel (kullanılmış), makine/araç numarası: 04.2398, Üretici: Arthur Klink Tip: RIW 10 x 1500 x 500 Makine No: 04.2398 Üretim yılı: 1994 yılında üretici tarafından revize edilmiştir Ağırlık: 3700kg Çekme kuvveti: 10.000kg (100kN) maks. strok: 1500mm maks. iş parçası çapı: Ø 500mm Broşlama hızları: 1m/dak ila 6m/dak arasında kademesiz değişken Dönüş hızı: 20m/dak'ya kadar kademesiz değişken Ksdpsgyd T Eofx Ag Uend Güç kaynağı: 400V / 50Hz

Üretim yılı: 1971, Durumu: mükemmel (kullanılmış), Yatay iç broş makinesi Arthur Klink RIW 16x1800 -WAG 718- Üretici: Arthur Klink Tip: RIW 16 x 1800 Yapım yılı: 1971 Maksimum çekme kuvveti: 16t Maksimum strok: 1800mm Maksimum kesme hızı: 7m/dak Maksimum dönüş hızı : 25m/dak Azami Takım çapı: Ø 95mm Ağırlık: 4,8 ton Knedpfx Agehpqquj Usd

Durumu: kullanılmış, Üretim yılı: 1983, Tekerlek çapı - maks. 1800 mm Tekerlek genişliği 000 mm Modül - maks. 18 Aksiyal kızak hareketi 1000 mm Mesafe - tabla - karşı destek kolu 1800 / 1467 mm Freze mili konik yuvası SK 55 Freze çapı 300 mm Freze genişliği 375 mm Miller arası eksen mesafesi 100 - 1060 mm Freze kaydırağı 240 derece dönebilir Tabla çapı 1200 mm Tabla delinme çapı 300 mm Konik MK 6 Diş sayısı - min. 9 Freze mili devir hızı 20 - 150 d/dak Knsdpfov Saw Ijx Ag Usd Aksiyal ilerleme 1 - 1000 mm/dak Radyal ilerleme 1 - 300 mm/dak Tanjantiyel ilerleme 1 - 225 mm/dak Elektrik donanımı - Voltaj/Frekans 380 / 50 V/Hz Kontrol sistemi Sinumerik 3 M Toplam güç ihtiyacı 69 kW Makine ağırlığı yaklaşık 26,5 t Alan ihtiyacı yaklaşık 8,0 x 4,0 x 5,6 m Düz ve helis silindirik dişliler ve sonsuz dişliler için uygun Profil freze tertibatı Devir programlama Elektronik el çarkı

Durumu: iyi (kullanılmış), Üretim yılı: 2003, Matec 30 HV / 5 aks, İnşaat yılı 2003, Bosch tip 3 Osa'yı kontrol edin, Travers yolu X/Y/Z 3000/800/1100 mm, iş mili hızı 12.000 rpm'ye kadar, HSK 63 sahibi, NC döner freze kafası +/- 90°, Çalışma masası 3500 x 835 mm, entegre döner tabla Ø 630 mm, IKZ 70 bar, Knodpfjuhzbzjx Ag Uod kağıt bant filtre, talaş konveyörü, sıkıştırma hidroliği, NC döner tabla, yıllık bakım,

Durumu: kullanılmış, Üretim yılı: 1974, Tekerlek çapı - maks. 400 mm Tekerlek genişliği 75 mm Toplam güç gereksinimi 25 kW Makine ağırlığı yaklaşık 7 ton L O R E N Z Yüksek performanslı dişli şekillendirme makinesi Tip LS 400 Yapım yılı 1975 S/N 12592 _____ maks. dış tekerlek çapı 400 mm* (muhtemelen daha büyük) maks. iç diş Ø yaklaşık 350 mm maks. tekerlek genişliği 75 mm Modül aralığı 0,5- 6 Strok uzunluğu 82 mm Strok konumu ayarlanabilirliği 0 - 100 mm Darbe mili/makine gövdesi projeksiyonu 205 mm İç mil montajı yaklaşık MK 5 Strok hızları kaba işleme/finiş 118 - 1.000 /dak. Masa boyutu 400 mm Masa deliği 125 mm Masa ile masa arasındaki montaj yüksekliği min./maks. 190/290 mm Şekillendirme milinin sabit çıkıntısı 250 mm Tablanın eksenel hareketi yaklaşık 295 mm Diş sayısı yaklaşık 12 - 150 İlerleme aralığı Diş derinliği 0,01 - 0,063 mm / strok - "- Yuvarlak besleme ile Rulo çapı 125 0,125 - 3,150 mm /strok İş mili/toplam tahrik yaklaşık 19 kW / 25 kW- 380 V - 50 Hz Ağırlık 7,000 kg Aksesuarlar / özel ekipman: Ksdet Hww Djpfx Ag Ujnd " Ayrı hidrolik üniteli hidrostatik düz kılavuz, " İtme kafasını yükseltmek için 100 mm'lik dahili ara plaka, " Tabla içine yerleştirilmiş RINGSPANN hidrolik iş parçası bağlama sistemi Düz iş parçaları ve dahili iş parçası bağlama için, Farklı iş parçası çapları için çeşitli bağlama çanları " kaba işleme ve finisaj için kademesiz strok hızı ayarı (SIMOREG DC-Master) " Otomatik strok hızı değişimi ve otomatik besleme değişimi için En fazla 3 kesimde kaba ve finiş işleme, " bitirme işleminden sonra üst konumda otomatik ve motorlu strok sabitleme bitirme " ayrı anahtar ve kontrol kabini, " Talaş konveyörlü ve manyetik ayırıcılı dahili soğutma ünitesi " Yaklaşık 20 vites değiştirme, Durum : tatmin edici ila iyi, kısa süre içinde gösterime hazır Teslimat : stoktan çıkış - incelendiği gibi Ödeme: kesinlikle net - fatura alındıktan sonra

Durumu: mükemmel (kullanılmış), dingil konfigürasyonu: 3 aks, yükleme alanı uzunluğu: 17.840 mm, yükleme alanı genişliği: 1.750 mm, lastik boyutu: 9.50R17,5, dingil mesafesi: 1.350 mm, renk: mavi, Üretim yılı: 1992, Colour: Blue Payload: 43,600 kg Extendable Manufacturer: Goldhofer Model: STZ-VL4-44-80 Extendable Low Loader Chassis number: WG0STZV47N0020238 Year of manufacture: 1992 Weights: - Kingpin load: 24,000 kg - Axle load: 10,000 kg - Total axle load: 40,000 kg - Gross vehicle weight: 64,000 kg - Unladen weight: 20,400 kg - Payload capacity: 43,600 kg Axles: - Axle brand: BPW - Air suspension - Hydraulic steering on all axles - High/Low valve - ABS braking system - Tyres: 9.50R17.5, twin-mounted - Load index: 143/141 J Dimensions: - Length: 17,840 mm - Extensions: 4,000 mm - Max. extended length: 21,840 mm - Loading platform: 8,000 mm – 12,000 mm - Loading width: 2,750 mm - Height: 600 (+/-100) mm - Kingpin height: 1,300 mm Additional features: - Hydraulic connection for truck hydraulic functions - Lashing rings - 2x spare wheels - Detachable gooseneck - Hydraulically operated gooseneck - Work lights - Rear bumper with lights - 3.5" kingpin - Schübler central lubrication system - Outriggers for loading platform widening - Fixed ramps on loading platform - High/Low valve = Further information = General information Year of manufacture: 1992 Axle configuration Tyre size: 9.50R17.5 Axle brand: BPW Rear axle 1: Twin tyres; Max. axle load: 10,000 kg; Steered Rear axle 2: Twin tyres; Max. axle load: 10,000 kg; Steered Rear axle 3: Twin tyres; Max. axle load: 10,000 kg; Steered Rear axle 4: Twin tyres; Max. axle load: 10,000 kg; Steered Weights Knjdpfjuu Hbhjx Ag Usd Unladen weight: 20,400 kg Payload: 43,600 kg Gross vehicle weight: 64,000 kg Functionalities Extendable chassis: Yes Condition Technical condition: very good Visual condition: very good Damages: none Financial information Price: On request Further information Please contact Stefan Schaapveld for more information.

Durumu: kullanılmış, Üretim yılı: 2002, Döndürme çapı maks. 420 mm Dönüş uzunluğu 1250 mm INDEX kontrol ünitesi, C 200-4 D Dönüş çapı 630 mm Travers yolu x1 320 mm Travers yolu z1 1250 mm Ksdpot U R Hzefx Ag Uend Travers yolu x2 170 mm Travers yolu z2 1250 mm Travers yolu x3 320 mm Travers yolu z3 1250 mm Ana iş mili hızı maks. 3000 rpm Ana iş mili motoru 53 kW İş mili geçişi 102 mm İş mili kafası DIN 55026 boyut 11 İş milindeki tork 675 Nm Karşı iş mili - iş mili hızı maks. 3000 rpm Karşı iş mili motoru 53 kW Karşı iş mili - iş mili geçişi 102 Karşı iş mili - iş mili kafası DIN 55026 boyut 11 Karşı mil - tork 675 Nm Karşı iş mili hareketi 1250 mm Besleme kuvveti X1 14000/Z1 14000 N Hızlı travers X1 20/Z1 40 m/dak Besleme kuvveti X2 8600/Z2 14000 N Hızlı travers X2 20/Z2 40 m/dak Besleme kuvveti X3 14000/Z3 14000 N Hızlı travers X3 20/Z3 40 m/dak Taret pozisyonu sayısı Rev. 1 = 12 Taret pozisyonu sayısı Rev. 2 = 10 Taret kafası konumlarının sayısı Rev. 3 = 12 Tahrikli takım istasyonu sayısı 12 / 10 / 12 Tahrik edilen aletlerin hızı maks. 6000 dev/dak Tork 36 / 21 / 36 Nm Takım tutucu DIN 69880 Takım tutucu ø 40 x 63 mm Toplam güç gereksinimi 120 kW Makine ağırlığı yaklaşık 19 ton Makine boyutları U x G x Y 5,77 x 2,47 x 2,62 m Aksesuarlar: Ana mil üzerinde HAINBUCH segmentli burçlu ayna, HAINBUCH pens mandreni, karşı mil üzerinde SPANNTOP SP, çeşitli takım tutucular (tahrikli takımlar için de), talaş konveyörü, soğutma cihazı - 3 takım taretinin tamamı yüksek basınç sistemi IKZ için hazırlanmıştır ancak, makineye dahil değildir -

Üretim yılı: 1965, Durumu: iyi (kullanılmış), Fonksiyonellik: tamamen fonksiyonel, makine/araç numarası: 2549, Genel / teknik veriler: ağır hizmet tipi tasarımda manuel takım besleyicili, yaşına göre iyi durumda kullanılmış yatay hidrolik iç broşlama makinesi Temizleme stroku: 2.000 mm Çekme kuvveti: 25.000 kg (250KN) Asma köprüye montaj: Ø 105mm Silindirik Sıkıştırma tablasındaki açık delik: Ø 125mm İş parçası bağlama yüzeyi: 440mm x 440mm İş parçası çapı: maks. yakl. 800 mm (takım besleyicinin takım oluğu nedeniyle) Kesme hızı: 1,5 m/dak ila 7 m/dak arasında hidrolik olarak kademesiz değişken Dönüş hızı: 7 m/dak ila 25 m/dak arasında hidrolik olarak kademesiz değişken Yağ hacmi: hidrolik yakl. 450 litre / soğutma sıvısı yakl. 100 litre Makinenin alan gereksinimi: (g x d x y) yaklaşık 8.400 mm x 1.350 mm x 1.800 mm (çalışma alanı hariç) Güç kaynağı: 380Volt 50 HZ Bağlı yük: 19kw Ekipman: Knedstuuvzopfx Ag Ujd - makine, temizleme ve geri dönüş stroku için mekanik bir hidrolik kontrole sahiptir - makine entegre bir soğutma sistemine sahiptir - makine manuel olarak çalıştırılan bir takım besleme sistemine sahiptir - Çekme kafası tutuculu broşlama arabası her iki taraftan düz olarak yönlendirilir. - Makine ayarlanabilir bir çekiş gücü sınırlayıcısına sahiptir - Çekme kuvveti göstergesi Aksesuarlar - 1 Maksimum genişliği yaklaşık 40 mm'ye kadar olan düz şaftlar için üniversal çekme kafası - bölme kafası (resimlere bakın) - Çeşitli özel fikstürler ve sıkıştırma cihazları - Makine dokümantasyonu Açıklamalar: Makine, profil broşlamanın yanı sıra düz broşlama takımları ile kama yuvalarının üretimi için de kullanılabilir. Makinenin makine yatağı ve sabit broşlama takımı besleyicisi ile birlikte, makine ağır profil broşlama takımları için çok uygundur. Makine kullanılmış ve yaşına göre iyi durumdadır. Makine depomuzda incelenmeye hazırdır. Makine stoklarımızda yenidir ve şu anda teknik veya görsel olarak yenilenmemiştir. Profil broşlama için çekme kafaları DIN standardına, boyutlara ve stoğa bağlı olarak istek üzerine kullanılabilir.
