Besleme teknolojisi / besleme sistemi / helezonlu konveyör, titreşimli konveyör vida teknolojisi içi

DEPRAG 0622-P/0,75-1S

Besleme teknolojisi / Besleme sistemi / Titreşimli konveyör / Ayırıcı cihaz / Sarmal konveyör
Titreşimli hazne, ayırıcı cihaz / Vidalı teknoloji için titreşimli konveyörlü vida besleme
Besleme sistemi DEPRAG Tip: 0611-P/0,75-1S
No: 1183885 2011 - 2012
Sistem, elektrik fişi kontak pimlerinin beslenmesi için kullanılmıştır.
Ürün ölçüleri: Ø 4 mm, uzunluk 39 mm
Pimler, malzeme bunkeri içerisinde depolanır, besleme bandı ihtiyaca göre pimleri sarmal konveyöre taşır.
Sarmal konveyörden ürün, lineer konveyör aracılığıyla ürün çeviriciye iletilir.
Ürün çevirici, ürünü doğru pozisyona getirir ve sonraki işlemlere serbest bırakır.
Ünite, bir prototip sistemden gelmektedir; harici elektriksel kontrol mevcut değildir ve bir PLC ile sağlanmalıdır.
Modifikasyon gerektirmeden, örneğin M4 x 40’a kadar vidalı pimlerin otomatik ve pozisyonlu beslenmesi için uygundur.

Ünite aşağıdaki bileşenlerden oluşur:

1 adet bant bunkeri / besleme konveyörü DEPRAG
Tip: B 10
Fab. No.: 1178201 Sip. No: 415050A Üretim yılı: 2011
Dolum hacmi: 10 litre
Bant hızı: 100 mm/dak.
Çalışma gerilimi: 24 Volt (DC)
- Bant yüzeyi tırtıklı
- Katlanabilir paslanmaz çelik kızak
Njdpfxskpwuue Aiqjwf
Ağırlık: 11 kg

1 adet sarmal konveyör titreşimli hazne KENDRION
Tip: OA C006.504101 / OA C006029 / KQF 465 B5
Hazne üst çapı: 200 mm
Hazne alt çapı: 100 mm
Hazne iç yüksekliği: yaklaşık 75 mm
Ayırma yolu genişliği: yaklaşık 5 ila 8 mm
Çalışma gerilimi: 230 Volt, 50 Hz.

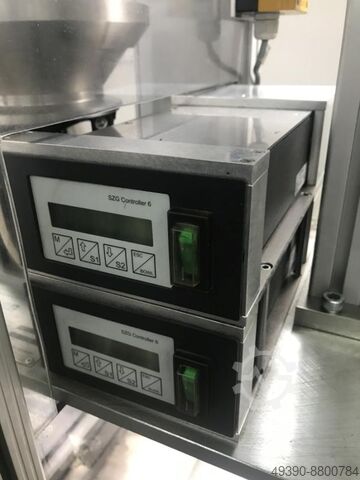

1 adet DEPRAG sarsıcı kontrol ünitesi (sarmal konveyör için)
Tip: SZG Controller 6

1 adet lineer konveyör KENDRION
Tip: WS3B/36
Parça No: WSB003,564025
Çalışma gerilimi: 230 Volt, 50 Hz.

1 adet DEPRAG sarsıcı kontrol ünitesi (lineer konveyör için)
Tip: SZG Controller 6

1 adet ürün çevirici FESTO, 180° döndürme aralığı ile
- 1 adet FESTO valf bloğu CPV10-VI 18200
- Basınçlı hava ihtiyacı yaklaşık 6 bar

- 1 adet MURR ana modül Tip MVP12
- Tüm ünite 4 ayaklı bir çelik plaka üzerine monte edilmiştir

Alan ihtiyacı (UxGxY): 1150 x 520 x 860 mm
Ağırlık: 100 kg
Çok iyi durumda
