Hidrolik CNC punta

HEYLIGENSTAEDT

Durum: iyi (kullanılmış), Üretim yılı: 2002, Fonksiyonellik: tamamen fonksiyonel, Makine Detayları Depo Numarası: 1022-E06190 Makine Türü: Portal Frezeleme Makinesi Marka: HEYLIGENSTAEDT Tip: Heynumill 2700-PF Üretim Yılı: 2002/2018 (yeniden düzenlendi) Kontrol Tipi: CNC Kontrol Ünitesi: Heidenhain TNC 430 M Depo Konumu: Almanya Menşe Ülke: Almanya Teslim Süresi: Hemen Nakliye Şartı: Temelden Teknik Detaylar X ekseni hareketi: 3000 mm Y ekseni hareketi: 4000 mm Z ekseni hareketi: 1500 mm Kontrol Ünitesi: Heidenhain TNC 430 M Toplam güç ihtiyacı: 120 kVA Makine ağırlığı (yaklaşık): 83,2 ton Ek Bilgiler Entegre C eksenine ve değiştirilebilir freze kafalarına sahip, 3/5 eksenli CNC portal frezeleme makinesi. Lhodez D Uwgopfx Aqrol Makinenin 2002'deki ilk satın alma fiyatı 1.4 milyon € idi. Makine, önceden planlanmış bir randevu ile üretim tesisinde, enerji altında ve talaş çıkarırken incelenebilir. Durum: Makine 2018'de kapsamlı bir şekilde yenilendi, maliyeti 100.000 €'nun üzerinde. • X ekseni sürücüleri yenilendi • Yeni hidrolik ünitesi • Komple elektrik kablolaması yenilendi • Mil soğutma ünitesi yeni • 2 adet uzunlamasına taşıyıcı yeni • Soğutma sıvısı pompası yeni • Komple X ekseni kaplaması yeni • Y ekseni körük sistemi yeni • X ekseni ölçüm cetveli değiştirildi • Mil yatağı mafsal başlığı yeni • Yay paketi yeni • A ekseni tahrik motoru yeni • Mil konisi taşlandı • Frezeleme dişlisi revizyonu (2020) Çalışma Alanı Hareket Aralıkları X ekseni: 3000 mm Y ekseni: 4000 mm Z ekseni: 1500 mm Maks. Tabla geçişi: 2700 mm Maks. Tabla ile mil ucu arasındaki mesafe: Şaft arayüzünün alt kenarından minimum/maksimum: 660 mm / 2160 mm Tabla Uzunluk: 3000 mm Genişlik: 2000 mm Yükleme kapasitesi: 4 t/m² T yuvaları: 28 H8 Hızlı Hareketler X ekseni: 15000 mm/dak Y ekseni: 15000 mm/dak Z ekseni: 15000 mm/dak Ekipman: CNC kontrol ünitesi: Heidenhain TNC 430 M Freze Kafaları: Düz freze kafası, Tip FK 120/450 Dış çap: 280 mm Takım yuvası: SK 50 Güç (maks.): 67 kW Maks. devir hızı: 5000 dev/dak Soğutma sıvısı beslemesi: Mil üzerinden, ayarlanabilir nozullar aracılığıyla 1 eksenli mafsallı freze kafası, Tip FK 100/2D Takım yuvası: SK50 Güç (maks.): 67 kW Maks. devir hızı: 4000 dev/dak A/B ekseni döngü aralığı: +105°/-95° Soğutma sıvısı beslemesi: Ayarlanabilir nozullar aracılığıyla Soğutma sıvısı tankı: 1.000 l Talaş taşıma sistemi Değiştirilebilir kafa istasyonu Ağırlık Değerleri: 1 Y kızak: 7000 kg 2 Şaft: 10000 kg 3 Stand 1: 8000 kg 4 Stand 2: 8000 kg 5 Enine destek: 28000 kg 6 Yatak/Tabla: 20000 kg 7 Hidrolik ünitesi: 1000 kg 8 Soğutma ünitesi: 1200 kg 9 Soğutma sıvısı tankı: ??? Toplam: 83200 kg

Durum: mükemmel (kullanılmış), Fonksiyonellik: tamamen fonksiyonel, mil motoru gücü: 100.000 W, toplam yükseklik: 2.900 mm, toplam uzunluk: 14.000 mm, toplam genişlik: 3.500 mm, iş parçası ağırlığı (maks.): 16.000 kg, toplam ağırlık: 32.000 kg, tabla merkezi ile mil burunu arasındaki mesafe: 8.250 mm, CNC Torna Tezgahı Lodpfx Aozx Srgoqrehl HEYLIGENSTAEDT - NDC-710 MAKİNE NO: 9801 Üretici: HEYLIGENSTAEDT Tip: NDC-710 Kontrol Ünitesi: R&D MTC3 4 çeneli mengene, 1.400 mm 3 x sabit mengene, Ø 100–1.050 mm 2 x açık tip rulo mengene, Ø 1.120 mm KNOLL talaş konveyörü, üretim yılı 2022 Delme çubuğu Ø 260 × 3.500 mm Delme çubuğu Ø 200 × 1.500 mm Delme çubuğu Ø 150 × 1.100 mm Tornalama uzunluğu: 8250 mm Tornalama çapı (yatak): 1400 mm Tornalama çapı (kaydırıcı kızak): 1120 mm Mil gücü: 100 kW Yatak genişliği: 850 mm Poy: 250Ø Poy stroku: 200 mm Mil bağlantısı: 80Mk Güç: 100 kW Devir sayısı: 0,8 - 355 devir/dakika X ekseni ilerlemesi: 8000 mm/dak Z ekseni ilerlemesi: 8000 mm/dak İş parçası ağırlığı: 16000 Uzunluk: 14000 mm Genişlik: 3500 mm Yükseklik: 2900 mm Ağırlık: 32000 kg Lütfen dikkat: Bu sayfadaki bilgiler, elimizden geldiğince ve mümkün olduğunca üreticiden alınan en iyi bilgilerimize dayanarak hazırlanmıştır. Bilgiler iyi niyetle sağlanmıştır, ancak doğruluğu garanti edilemez. Buna göre, herhangi bir garanti veya sözleşme şartı oluşturmaz. Tüm önemli ayrıntıları kontrol etmenizi öneririz.

Durum: yenilenmiş (kullanılmış), Üretim yılı: 1974, Fonksiyonellik: tamamen fonksiyonel, arasalığı kızak üstü salınım çapı: 820 mm, yatak kızak üzerinde salınım çapı: 1.120 mm, kontrolör üreticisi: NUM, kontrolör modeli: 1020 / 1040 / 1060, merkezler arası mesafe: 7.000 mm, son revizyon yılı: 2007, Konvansiyonel yüksek kapasiteli paralel torna, 2007 yılında revize edilmiştir, NUM CNC kontrol ünitesine, büyük boyutlu aynaya ve talaş konveyörüne sahiptir. Ljdpfox H S Dbox Aqrshl

Durum: mükemmel (kullanılmış), Model 6 P, 3600 mm düz tabla Güç: 38 kW, 52 HP Ledpfx Asyr S D Deqrohl

Durum: iyi (kullanılmış), Üretim yılı: 2002, Üretici: Heyligenstaedt Tip: Heynumat 35/5000 (Heynuflex teknolojisi ve raf tipi depo ile) Üretim Yılı: 2002 Kontrol Sistemi: Siemens Sinumerik 840D Maksimum punta mesafesi: 5000 mm Yatak üzerinde maksimum dönüş çapı: 890 mm Maksimum tornalama çapı: 820 mm Ljdpfx Aszv Hw Ssqrjhl Mil deliği: 122 mm Ön yatakta mil çapı: 240 mm Mil koniği: A15 / DIN 55026 Ana tahrik gücü: 80 kW (%100 çalışma süresi) / 105 kW (%40 çalışma süresi) Eksen sayısı: 4 (X, Y, Z, C); C ekseni: evet, maksimum tork 5000 Nm Takım sistemi: Dikey/yatay başlık, Capto C8 (Sandvik) Freze mili: 28 kW / 267 Nm (%100 çalışma süresi) Takım deposu: 100 yuva, maksimum takım uzunluğu 650 mm X ekseni hareket mesafesi: -10 / +490 mm Y ekseni hareket mesafesi: -130 / +300 mm Z ekseni hareket mesafesi: +180 / +5038 mm Hızlı ilerleme X / Z: 15 m/dak, Y: 10 m/dak Sabit punta: evet, punta çapı 160 mm, bağlantı MK 6 2 adet mengene (bunlardan biri programlanabilir) Talaş taşıma sistemi ve kağıt şerit filtre sistemi Ölçüler yaklaşık (U x G x Y): 16000 x 4900 x 3300 mm Ağırlık yaklaşık: 35.000 kg

Durum: ikinci el, Üretim yılı: 1999, toplam uzunluk: 13.000 mm, toplam genişlik: 7.000 mm, toplam yükseklik: 6.000 mm, toplam ağırlık: 120.000 kg, mil motoru gücü: 50.000 W, HEYLIGENSTAEDT HEYMUNILL 3200-P, büyük ve ağır iş parçalarının işlenmesi için sabit bir enine kirişle birlikte ağır hizmet tipi portal yapısına sahip bir makinedir. X 6.000 mm / Y 5.000 mm / Z 1.500 mm hareket aralıklarına ve yaklaşık 5.000 x 3.000 mm masa boyutuna ve yaklaşık 50.000 kg masa taşıma kapasitesine sahip geniş bir çalışma alanı. Portal geçişi yaklaşık 3.220 mm genişlik / 2.050 mm yükseklik. 5 eksenli işleme / freze başlıkları A ve B ekseni (freze başlığındaki döner eksen) C ekseni (360° dönüş) 5 eksenli eş zamanlı işleme mümkündür (çatal başlıkla) Freze başlıkları: Lhjdpfx Aey Anrtoqrsl Düz freze başlığı FK 120/340 90° açılı freze başlığı WFK 100/750M Çatal başlığı FK 100/2D Freze başlığı deposu: 5 yuva otomatik freze başlığı değiştirme Ek özellikler: IKZ yaklaşık 7 bar Takım değiştirici 32 yuvalı (SK50, Fibro ATC 32/50) Takım tutucu SK50 (DIN 69871) Takım uzunluğu ölçme sistemi (lazer) Talaş taşıma sistemi Soğutma sıvısı sistemi adaptif ilerleme kontrolü Heidenhain uzunluk ölçme sistemleri X/Y/Z Mil gücü: 50 kW Kontrol: Heidenhain TNC 430 Mil hızı: 5000 - devir/dakika Y ekseni hareket aralığı: 5000 - mm Boyutlar (UxGxY) yaklaşık: 13000 x 7000 x 6000 mm Ağırlık yaklaşık: 120.000 kg Z ekseni hareket aralığı: 1500 - mm X ekseni hareket aralığı: 6000 - mm İmalat yılı: 1999 Durum: kontrol edilmemiş Ödeme koşulları: Teslimattan önce %100 peşin ödeme Teslimat koşulları: Temel üzerine Çalışır durumda: Evet

Durum: iyi (kullanılmış), Üretim yılı: 1965, Fonksiyonellik: tamamen fonksiyonel, Dönüş uzunluğu / punta arası mesafe: 4 m, İş mili iç çapı: Ayna çapı: 1000 mm, Destek üzerindeki punta yüksekliği: 360 mm, 1980 yılında güncellenmiş 2 adet makaralı kızaklı dayama, Ana mil devir hızı: 215 - 355 dev/dak, Kullanım kılavuzu ve elektrik şeması mevcut, Talaş koruması, Ters çevrilebilir takım tutucu, Desteğin bakımı yeni yapıldı, Elektrikli güvenlik kutusu, Ağırlık: yaklaşık 15 ton, Makine enerjili olarak görülebilir ve test çalışması mümkündür. Lhodpoy Ehntjfx Aqrol

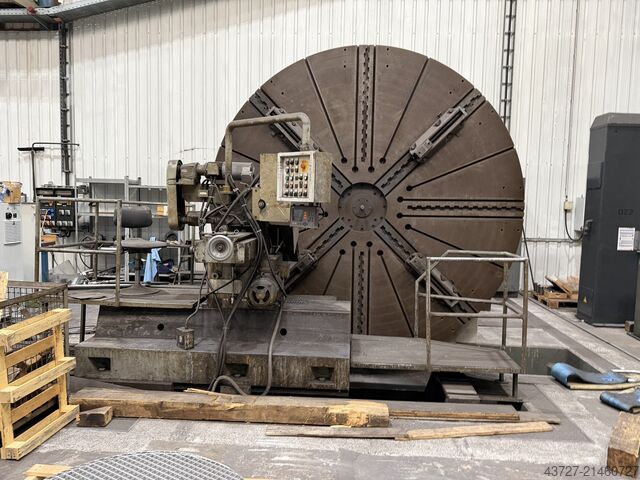

Durum: ikinci el, Üretim yılı: 1953, Dönme uzunluğu / mm Disk üstü dönüş çapı // mm Yüz plakası çapı / mm Ön yüz çapı: yaklaşık 3600 mm Plaka üstü merkez yüksekliği: yaklaşık 1500 mm Plaka üstü dönüş çapı: 2600mm Çukurdaki dönüş çapı: 3600mm Yatak üzerinde dönüş çapı: 1300mm Dönme uzunluğu: yaklaşık 2400 mm Maks. İş parçası ağırlığı: 22000kg Maks. Ön yüzdeki tork: 5000 mkg Ön plaka dişli jant aralığı daire çapı: 1900mm Ana iş mili deliği: 120mm Hız aralığı normal: 0,71-35,5 rpm Lhjdsua Iw Tepfx Aqrsl artırıldı: 1-50 rpm arttı: 1,4-71 rpm Toplam güç: 38kW Toplam ağırlık: yaklaşık 42,5 ton

Durum: ikinci el, Üretim yılı: 1971, Devir çapı: 520 mm Yatak kızak üzerinde tornalama çapı: 400 mm Kroşe içindeki tornalama çapı: 1000 mm Tornalama uzunluğu: 1250 mm Mil devir aralığı: 11,2 - 1120 dev/dak Lhedoy Nd S Aopfx Aqrjl Toplam güç ihtiyacı: 7 kW Makine ağırlığı yaklaşık 3,8 ton Alan ihtiyacı yaklaşık 2,7 x 1,7 x 1,7 m Makine, hızlı değiştirme takımlı 4'lü çelik tutucuya ve dijital ekrana sahiptir.

Durum: işlem için hazır (kullanılmış), Üretim yılı: 2018, Fonksiyonellik: tamamen fonksiyonel, Heyligenstaedt Heynumill 2700-PF 3/5 Eksenli CNC Portal Freze Makinesi, entegre C ekseni ve değiştirilebilir freze kafaları ile. Heidenhain TNC 430 kontrol ünitesi X Ekseni Y Ekseni Z Ekseni Lhodpfxsyaazmo Aqrol 3.000 mm 4.000 mm 1.500 mm Heynumill’de, 2018 yılında tüm hidrolik sistemi yenilendi, tüm elektrik kabloları değiştirildi, spindle soğutma ünitesi ve her iki uzunlamasına konveyör yenilendi ve freze kafalarının tamamı revize edildi. Tüm bu bakım çalışmaları 160.000 €’ya mal oldu. 2020 yılında freze dişli kutusu yenilendi.
