Dişli azdırma makinesi

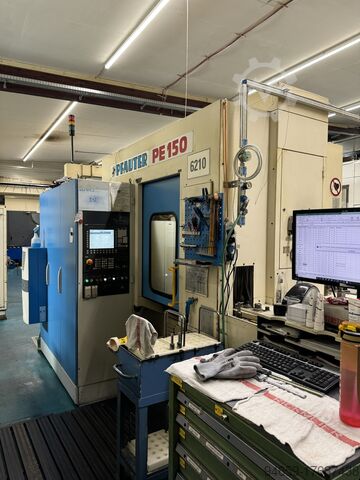

Pfauter PE 150 1991 renewed 2009

Die Maschine ist noch unter Strom und in Produktion; eine Besichtigung im laufenden Betrieb ist jederzeit möglich.

Kedpfx Adou N E Rrepodi
Technische Daten – PE 150

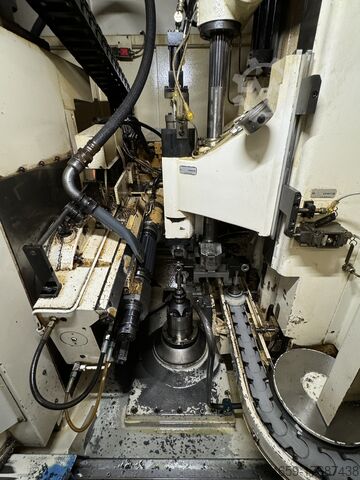

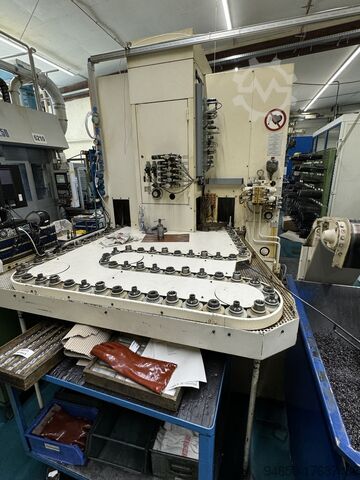

Diese Wälzfräsmaschine mit automatischem Werkstückwechselsystem ist für die Serienfertigung von Werkstücken ausgelegt, für die entsprechende Zeichnungen vorliegen.

Unsere Spezialisten für automatische Werkstückwechselsysteme unterstützen Sie gerne, falls Sie die Maschine für das Fräsen verschiedener Werkstücke umrüsten möchten.

Wälzfräser:
Max. zulässiger Außendurchmesser des Fräsers: 130 mm
Max. Länge (abhängig vom Fräsdorn-Durchmesser): 220 mm
Verfahrwege:
Radial (X-Achse): 150 mm
Tangential (Y-Achse): 170 mm
Axial (Z-Achse): 200 mm
Max. Schwenkwinkel des Fräskopfes:
In +A-Richtung: 30°
In –A-Richtung: 45°
Werkstücktisch:
Außendurchmesser: 160 mm
Bohrungsdurchmesser: 63 mm
Gesamtmaße der Maschine:
Länge: 5.820 mm
Breite: 4.047 mm
Höhe: 2.810 mm
Ungefähres Maschinengewicht:
8.000 kg
Vorschübe:
Achsen X, Y und Z: 1 bis 3.000 mm/min
Eilgänge:
Achsen X, Y und Z: 3.000 mm/min
Spindeldrehzahlen:
Werkzeug (S-Spindel): 150 bis 600 U/min
Werkstücktisch (C-Achse): 1 bis 125 U/min
Elektrische Ausrüstung:
Betriebsspannung: 400 V
Versorgungsspannung: 230 V
Steuerspannung: 24 V
Frequenz: 50 Hz
Anschlussleistung der Maschine: 48,5 kVA
Kabellquerschnitt: 25 mm²
Absicherung: 100 A
