CNC torna ve freze merkezi

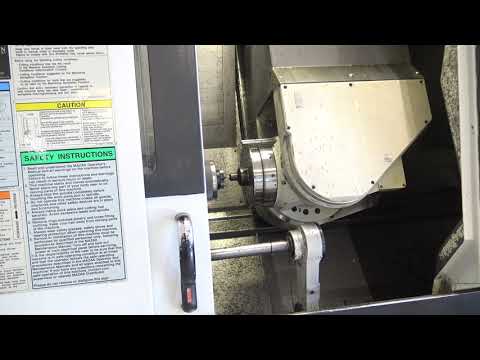

Mazak INTEGREX 200 III with bar feeder

Durum: yeni gibi (kullanılmış), Üretim yılı: 2012, Fonksiyonellik: tamamen fonksiyonel, X ekseni hareket mesafesi: 2.600 mm, Y ekseni hareket mesafesi: 1.100 mm, Z ekseni hareket mesafesi: 900 mm, toplam yükseklik: 3.300 mm, toplam uzunluk: 9.000 mm, toplam genişlik: 6.000 mm, toplam ağırlık: 28.000 kg, takım magazinindeki yuva sayısı: 60, Donanım: talaş konveyörü, 5 eksenli işleme merkezi DMG DMF 260-11 Üretim yılı: 2012 Kontrol: Heidenhain iTNC 530 Hız [dev/dak]: 10.000 Hareket X/Y/Z [mm]: 2600/1100/900 Takım tutucu: SK50 Mil Hız: 10.000 dev/dak Ndedpfszucm Hsx Ac Hea Güç: 44 kW Tork: 288 Nm Koniklik: SK 50 Ortam beslemesi: Basınçlı hava, Soğutma sıvısı 4. NC Eksen Teknoloji: NC-Swivel başlık Hareket aralığı: +/- 100° Sıkıştırma: Hidrolik 5. NC Eksen Teknoloji: NC-Döner tabla Hareket aralığı: 360° Çap: 1.050 mm Sıkıştırma: Hidrolik Yük kapasitesi: 1.200 kg Takım magazini: 60 pozisyon Hızlı hareket: 40 m/dak Talaş yönetimi: Talaş konveyörü Soğutma sıvısı yönetimi: Mil üzerinden soğutma sıvısı, 80 bar Konumlandırma sensörü: Tüm eksenlerde doğrudan ölçek İş parçası ölçümü: Temas probu, Heidenhein TS 649 Yağ sisi ayırıcı: Mil üzerinden ortam beslemesi: Basınçlı hava, Soğutma sıvısı Proses gözlemi: Çalışma modu 4

Durum: ikinci el, Üretim yılı: 2005, Turning diameter: 275 mm Turning length: 900 mm Control: TRAUB TX8i Spindle bore: 65 mm Drive power (at 100% duty cycle): 25.20 kW Drive power (at 40% duty cycle): 30.20 kW Torque at 40% / 100% duty cycle: 180 / 135 Nm Spindle speeds, stepless: 1 - 5,000 rpm Spindle diameter at front bearing: 110 mm C-axis: 1 - 500 rpm Tool carrier No. 1 X-axis: 290 mm Y-axis: 165 mm Z-axis: 600/950 mm B-axis: 360° Rapid traverse (X/Y/Z): 18 / 18 / 30 m/min Feed force (X/Y/Z): 10 / 10 / 7 kN Tool positions: 2x2 + 2x2 Number of driven tools: 2x2 + 2x2 mm Tool speeds: 8,000 / 2,000 rpm Drive power (25% duty cycle): 5.80 kW Torque at 25% duty cycle: 4x18.6 / 4x74 Nm Tool mounting: TRAUB Ø60 mm Tool carriers No. 2 / No. 3 / No. 4 X-axis: 170 mm Z-axis: 600/950 mm Y-axis: +/- 60 mm Rapid traverse (X/Y/Z): 18 / 15 / 30 m/min Feed force (X/Y/Z): 10 / 10 / 7 kN Turret – number of stations: 10 Number of driven tools: 10 mm Tool speeds: 1 - 6,000 rpm Ndsdew E Nnbepfx Ac Hja Drive power (25% duty cycle): 5.80 kW Torque at 25% duty cycle: 18.60 Nm Tool mounting: DIN 69880 Ø40x63 Bar feeder: DNH61 / 3000 Bar lengths: 1,000 - 3,200 mm Bar diameters: 18 - 63 mm Hexagon max.: 45 mm Total power requirement: 95.00 kW Machine weight approx.: 16.00 t Space requirement approx.: 10.00 x 3.50 x H3.00 m Includes TRAUB TX8i control, main and counter spindle with C-axis, 3 turret tool carriers, 1 vertical tool carrier with B-axis, chip conveyor, extraction system, coolant system with coalescence separator. Bar feeder TRAUB Stamag DNH61 / 3000 2 pcs. 3-jaw chucks SMW KNCS-N 170-43 2 pcs. HAINBUCH SpannTop collet chucks 40 pcs. various static tool holders 6 pcs. various driven tool holders Spare parts package Machine can be inspected under power.

Durum: mükemmel (kullanılmış), Üretim yılı: 2007, TECHNICAL DETAILS CNC Control: FANUC 18i-TB X1/X2 Axis travel (mm): 555/185 Z1/Z2 Axis travel (mm): 1,095/1,140 Y Axis travel (mm): 160 (+/- 80) B Axis travel (mm): 240 (+/- 120) Nodpfx Aexxdmisc Hoda Maximum turning diameter (mm): 550 C Axis increment (°): 0.001 Maximum turning length (mm): 1,020 Cutting feed rate (mm/min) X, Z, Y: 500 Rapid traverse speed (mm/min): X1, Z1: 24,000 Y: 16,000 B: 27,000 C: 200 (Z2: 24,000) (X2: 24,000) Swing over bed (mm): Ø750 Swing over carriage (mm): Ø600 Bar capacity (mm): Ø65 (main spindle) / Ø– (sub spindle) Maximum rapid traverse (m/min) X, Z, B-Y: – Spindle / Sub-spindle: – Spindle speed (rpm): 5,000 Spindle power (kW): 22/15 Torque (Nm): – Main spindle bore: – Main spindle nose: A2-6 Milling head: – Milling spindle speed (rpm): 10,000 Milling spindle power (kW): 15/11 Milling spindle torque (Nm): – Taper type: CAPTO C6 Number of tools in magazine: 40 Turret: – Turret positions: – Number of driven tool stations: – Driven tool speed (rpm): – Driven tool power: – EQUIPMENT Chip conveyor, hinged belt type: Included Interface for bar feeder adjustment: Included MACHINE DIMENSIONS Length (mm): 6,070 Width (mm): 2,682 Height (mm): 3,011 Weight (kg): 15,500

Durum: mükemmel (kullanılmış), Üretim yılı: 2007, X ekseni 1.600 mm Y ekseni 800 mm Z ekseni 740 mm Maksimum iş parçası boyutu 1.600 x 700 mm Nedpfx Ajzcpploc Heda Maksimum tabla yükü 1.200 kg Mil devir hızı 12.000 dev/dak Takım tutucu SK40 Takım değiştirici 24 pozisyon Kontrol ünitesi HAAS Vers. M15 ORİJİNAL HAAS 4. ve 5. eksen dahil Talaş konveyörü dahil Belgeler dahil

Durum: ikinci el, Üretim yılı: 2001, Fonksiyonellik: tamamen fonksiyonel, makine/araç numarası: 153833, torna çapı: 610 mm, maksimum mil hızı: 10.000 dev/dak, X ekseni hareket mesafesi: 580 mm, Y ekseni hareket mesafesi: 210 mm, Z ekseni hareket mesafesi: 1.095 mm, toplam ağırlık: 9.500 kg, The MAZAK Integrex 300 Y is a powerful CNC turn-mill center designed for complete machining of demanding workpieces in a single setup. By combining turning and milling operations and featuring integrated Y and B axes, this machine is ideal for complex geometries and multi-sided processing. Manufactured in 2001, the machine is equipped with the advanced MAZATROL 640MT control system. This controller allows for both conversational and ISO programming, ensuring flexible and efficient production. Technical Data at a Glance: Travel distances are 580 mm on the X-axis, 210 mm on the Y-axis (±105 mm), and 1,095 mm on the Z-axis. The B-axis offers a swiveling range of 225°, enabling versatile 5-face machining. The C-axis of the main spindle operates with high positioning accuracy of 0.001°. Maximum turning diameter is 610 mm, as is the maximum swing diameter. Njdjyir E Njpfx Ac Hsda The main spindle reaches speeds of up to 3,500 rpm, making it suitable for high-performance turning tasks. The integrated milling spindle achieves speeds up to 10,000 rpm and allows for precise milling, drilling, and threading operations. A tool changer with 40 positions and KM63 tool interface provides high flexibility in tool selection and reduces setup times. Additionally, the machine is equipped with a tailstock, supporting the machining of longer workpieces and guaranteeing extra stability. With a machine weight of approx. 9,500 kg, the Integrex 300 Y offers a robust construction and high precision – ideal for applications in mechanical engineering, the energy sector, as well as for the automotive and supplier industries. You are in good hands with us – professional, reliable, and passionate about machines! PS CNC Service Germany GmbH & Co. KG All information subject to change.

Durum: iyi (kullanılmış), Üretim yılı: 2011, Takisawa TMM 250 M3, Yıl: 2011, Fanuc 160is TB kontrol ünitesi, Njdpsyazwpofx Ac Hoda Ana iş mili çubuk geçiş çapı 76 mm'ye kadar, Karşı iş mili çubuk geçiş çapı 51 mm'ye kadar, 15 istasyonlu taret, Tahrikli takımlar, C ekseni, Karşı iş mili, Maksimum torna boyu 1.230 mm, 8 bar yüksek basınçlı soğutma, B eksenli freze mili, Capto C6 bağlantı, 60 konumlu Capto takım magazini, B eksen +/- 115° dönebiliyor, B ekseni 1° aralıklarla kilitlenebilir, B ekseni: 7,5 kW / 8.000 dev/dak, Y ekseni +/- 130 mm, B ekseni 2024 yılında 20.000 €'ya revize edilmiştir.

Durum: iyi (kullanılmış), Üretim yılı: 2007, çalışma saatleri: 4.262 h, Fonksiyonellik: tamamen fonksiyonel, makine/araç numarası: R7AV13, torna çapı: 65 mm, Çalıştırılabilir durumda, çubuk besleyici ünitesinin durumu bilinmiyor, yeni makinenin gelmesi nedeniyle üretimden çıkarıldı. Her iki taret kafasında da tüm pozisyonlarda döner takım tutucu kullanımı mümkündür. Nsdsyxxhqopfx Ac Hjda

Durum: mükemmel (kullanılmış), Hersteller: Emco. Maschinentyp: Hyperturn 665 CNC-Drehmaschine. Lager-Nr.: 22281. Bezeichnung: Drehmaschine Emco Hyperturn 665. Maschinen-Nr., Seriennummer: R7A Q 2701. Baujahr: 2002. Steuerung: Siemens Sinumerik 840D mit PCU 50 V1. Programmierung: DIN ISO, Siemens ShopTurn-fähig. Achskonfiguration: X-Achse und Z-Achse. Max. Drehdurchmesser über Bett: ca. 665 mm. Max. Drehdurchmesser über Planschlitten: ca. 500 mm. Max. Drehlänge: ca. 1.000 mm. Schwingdurchmesser: ca. 665 mm. Hauptspindel. Drehzahlbereich Spindel: bis ca. 4.000 min⁻¹. Spindelaufnahme: DIN-Standard Spindelschnittstelle. Spindelmotorleistung: ca. 30 kW. Spindelmoment: hohes Drehmoment für weichere Zerspanungsanwendungen. Werkzeugsystem. Werkzeugrevolver: CNC-gesteuerter Revolver. Werkzeugplätze: typischerweise 12 Stationen. Werkzeugaufnahme: VDI-Standard. Angetriebene Werkzeuge: nicht vorhanden, Konfiguration für Weichbearbeitung. Reitstock: CNC-gesteuerter Reitstock. Pinolendurchmesser: ca. 100 mm. Pinolenhub: ca. 120 mm. Kühlmittelsystem: vorhanden. Späneförderer: vorhanden. Maschinenpräzision. Positioniergenauigkeit: ca. 0,01 mm. Wiederholgenauigkeit: ca. 0,005 mm. Elektrische Anschlussdaten. Versorgungsspannung: 400 V. Frequenz: 50 Hz. Nennstrom: 110,00 A. Sicherung: 125,00 A. Anschlussleistung: 56,00 kW. Druckluftbedarf: ca. 6 bar. Maschinenabmessungen. Maschinenlänge: ca. 4.500 mm. Maschinenbreite: ca. 2.200 mm. Ndedpfx Acox S Hgho Hsa Maschinenhöhe: ca. 2.100 mm. Maschinengewicht: ca. 8.000–9.000 kg, abhängig von der Ausführung. Einsatzbereich: Präzisionsweichdrehen von Stahl, Aluminium und nicht gehärteten Werkstoffen.

Durum: yeni gibi (kullanılmış), Üretim yılı: 2010, çalışma saatleri: 76.482 h, torna boyu: 800 mm, torna çapı: 430 mm, maksimum mil hızı: 6.000 dev/dak, X ekseni hareket mesafesi: 455 mm, Z ekseni hareket mesafesi: 800 mm, dönüş hızı (maks.): 6.000 dev/dak, besleme uzunluğu X ekseni: 455 mm, Z ekseni ilerleme mesafesi: 430 mm, iş parçası ağırlığı (maks.): 5 kg, toplam yükseklik: 8.500 mm, toplam uzunluk: 2.500 mm, toplam genişlik: 2.495 mm, toplam ağırlık: 8.500 kg, CNC Control: Fanuc FS31IA5 (MAPPS 4) Capabilities Turning length mm: 800 Max. turning diameter mm: Ø430 TURNING-MILLING SPINDLE X-axis travel mm: 455 Y-axis travel mm: 800 B-axis indexing deg.: ±120 (0.001º) Max. spindle speed rpm: 12,000 Spindle drive power kW: 9/5.5 Y-axis stroke mm: ±105 Tool Magazine Number of tool stations: 76 Tool holder: Capto C5 Njdpsy Rpq Tofx Ac Heda Max. tool length mm: 250 Max. tool diameter mm: 70/130 Max. tool weight kg: 5 Lower Turret X-axis travel mm: 160 Y-axis travel mm: 730 Number of tool positions: 10 Main Spindle Max. spindle speed rpm: 6,000 Spindle bore mm: 73 Chuck type: Hollow Chuck (8") Manufacturer: KITAGAWA Sub Spindle Max. spindle speed rpm: 6,000 Spindle drive power kW: 7.5/5.5 Chuck type: Solid Chuck (8") Manufacturer: KITAGAWA Equipment Chip conveyor Signal light High-pressure pump Foot switch (double) for main and sub spindle Coolant gun Machine operating hours: Power on hours: 76,482 Spindle No. 1: 14,010 Spindle No. 2: 4,306 Rated power consumption kVA: 48 Basic machine: Dimensions/Weight Length mm: 2,500 Width mm: 2,495 Height mm: 8,500 Weight kg: 8,500

Durum: ikinci el, Üretim yılı: 2005, Dönüş çapı 640 mm Dönüş uzunluğu 1.185 mm SINUMERIK 840D kontrolü Salıncak çapı 640 mm Başlıklar arası mesafe 1500 mm Slayt I: X1 / Y1 / Z1 / B Slayt hareketi X yönü 550 mm Slayt hareketi Y yönü 180 mm Slayt hareketi Z yönü 1.185 mm B - ekseni 240° X ekseni beslemesi 0 - 40.000 mm/dak Y ekseni beslemesi 1 - 24.000 mm/dak Z ekseni beslemesi 1 - 70.000 mm/dak B ekseni beslemesi 1 - 20 rpm Hızlı geçiş X/Y/Z 40 / 24 / 70 m/dak Besleme kuvveti X/Y/Z S6: 7,00/11,00/7,50 kN Takım tutucu HSK 63 Freze mili hızı 10 - 12.000 dev/dak Tahrik gücü %100 ED 13,20 kW Tahrik gücü %40 ED 22.00 kW Freze mili torku 60 / 100 Nm Dergideki iş parçası sayısı 46 adet Takım uzunluğu - maks. 350 / 200 mm Alet çapı 80 mm 2 boş alanla takım çapı 120 mm Alet ağırlığı maks. 6 / 10 kilo Slayt II: X2 / Z2 Slayt hareketi X yönü 180 mm Slayt hareketi Z yönü 1.050 mm X ekseni beslemesi 1 - 24.000 mm/dak Z ekseni beslemesi 1 - 36.000 mm/dak Hızlı hareket X + Z eksenleri 24 / 36 m/dak Besleme kuvveti Z / X S6: 11.00/9.00 kN Taret başlığı (x-katlı) 12 Takım tutucu DIN 69880 Ø40 Tahrikli araçlar - sayı 12 Tahrikli takım hızı 1 - 4.000 dev/dak Tahrik gücü %100 ED 10,70 kW Tork S1: 32 Nm Slayt III Z3 mm Slayt hareketi Z yönü 1.150 mm Z ekseni beslemesi 1 - 36.000 mm/dak Hızlı hareket Z ekseni 36,00 m/dak Besleme kuvveti Z ekseni S6: 13,00 Nm Ana mil ISM90 Ana mil hızı 10 - 4.000 dev/dak Ndjdpfx Aeydflloc Hja Tahrik gücü %100 ED 36.00 kW Tahrik gücü %40 ED 45.00 kW %40 / %100 ED'de tork 800 / 630 Nm Mil deliği 80 mm Karşı mil hızı 10 - 5.000 dev/dak Tahrik gücü %100 ED 21.00 kW Tahrik gücü %40 ED 28.00 KW %40 / %100 ED'de tork 320 / 240 Nm Mil deliği 80 mm Toplam güç gereksinimi 70.00 kW Makine ağırlığı yaklaşık. 20.00 ton Yaklaşık alan gereksinimi 8,50 x 4,50 x Y3,10 m SIEMENS SINUMERIK840D kontrolü, ana ve karşı mil ile makine, Talaş konveyörü, yağ buharı ayırıcı, DMG otomasyon WH10top. Ana mil ISM90: içi boş sıkıştırma cihazı, C ekseni, 3 çeneli güç aynası SMW-AUTOBLOK KNCS-NB-315-91, Karşı mil ISM76: Kısmi içi boş sıkıştırma cihazı, C ekseni, 3 çeneli güç aynası SMW-AUTOBLOK KNCS-NB-315-91, Entegre Konveyör bantlı, otomatik koruyucu başlıklı alma cihazı, Diferansiyel basınç aralıkları. Soğutma sıvısı için pompa çerçevesi ile - Pompa 1: 80 barda 17 l/dak - Pompa 2: 8 barda 20 l/dak - Pompa 3: 20 barda 40 l/dak Soğutma sistemi olmadan, merkezi üniteye bağlandı. Aksesuarlar: Hainbuch pens tutucu Ø30, 45, 50, 55, 60, 65, 72, 82, 85, 90 pensler dahil Taret için 1 adet iş parçası tutucu
