Konik dişli kesme makinesi - kavisli diş açma

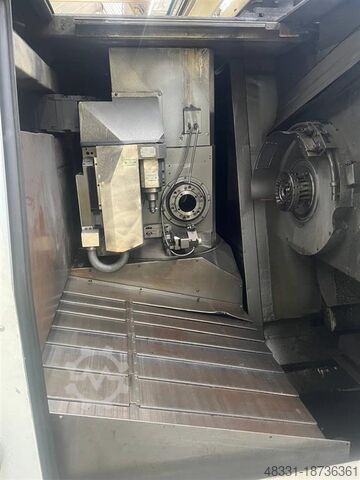

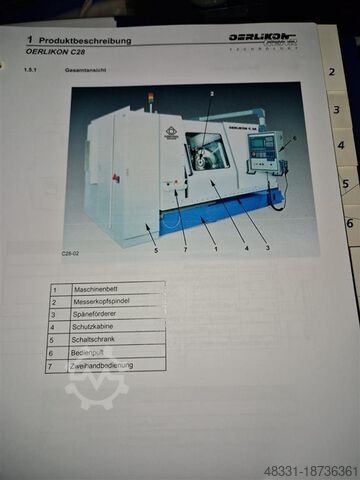

OERLIKON C28

Durumu: işlem için hazır (kullanılmış), Üretim yılı: 1998, Fonksiyonellik: tamamen fonksiyonel, makine/araç numarası: 291127, tekerlek çapı: 275 mm, jant genişliği: 55 mm, kontrolör üreticisi: Siemens, kontrolör modeli: 840 C, modül diş adımı (maks.): 6,5, modül vida dişi adımı (min.): 1,5, Yüzey Frezeleme-Tek Parça Prosesi - sürekli proses: - İş parçası ve takım (genellikle Spiron) aynı anda döner, tüm dişler aynı anda ve tek bir operasyonda üretilir. - Bıçak başlığında birkaç bıçak grubu vardır (daire şeklinde düzenlenmemiştir) - Paralel yükseklikte diş - Konik diş ucu yüzeyi Tek parça prosedürü: - İş parçası sabittir ve takım (genellikle Arcon) döner ve takımı daldırarak bir dişi keser.  - Bir diş kesildikten sonra, takım tekrar dişten dışarı çıkar, iş parçası bir diş genişliği kadar bölünür ve tüm dişler bitene kadar bir sonraki diş kesilir. - Bıçak başlığında tüm bıçaklar dairesel bir yol üzerinde dizilmiştir. - Konik diş yüksekliği - Paralel diş ucu yüzeyi C28 her ikisini de yapabilir, tekerlek + pinyon. Tek parça prosesi için bir C28'in "hazırlanması" gerekir - yani doğrudan ölçüm sistemi + parça dişli fren iş parçası ekseni + tek parça proseslerinin üretimi için lisans dosyası. Credpfx Aov I Ud Ioa Ish TEKNİK DETAYLAR Kontrol: Siemens 840 C Tekerlek çapı: maks. 275 mm Tekerlek genişliği: 55 mm Modül: 1.5 - 6.5 Sarmal açısı: 0-60° Diş sayısı: 6-120 mm Dişli oranı: 1:10 - 1:1 Kesici kafa yarıçapı: 62 - 110 mm Bıçak grubu numaraları: 5-19 (Oerlikon) Seyahat X / Y / Z: 500 / 885 / ±185 mm Aks başına motor hızı: 2400 dev/dak Dişli oranı X / Y / Z: 3:1 Eksen başına mil aralığı: 10 mm Hareket aralığı E / V ekseni: -5° ila 95° / ±7,5° Motor hızı E/V ekseni: 400 / 900 rpm Seyahat E/V ekseni: 1800 / 1098 °/dak E/V eksen oranı: 80:1 / 1:1 Montaj çapı A/B ekseni: 130 / 140 mm Mil hızı A/B ekseni: 667 / 345 rpm İzin verilen motor hızı A/B ekseni: 10.000 / 4.500 rpm A/B ekseni oranı: 15:1 / 13:1  Seyahat aralığı V1 ekseni: 85 - 225 mm Seyahat hızı V1 ekseni: 6 m/dak Motor devri V1 ekseni: 1800 dev/dak Mil aralığı V1 ekseni: 5 mm U ekseni hareketi: 112 - 258 mm Seyahat hızı U ekseni: 0,6 m/dak U ekseni oranı: 4.3:1 Motor hızı U ekseni: 3000 rpm Mil aralığı U ekseni: 5 mm MAKİNE DETAYLARI Ağırlık: 13 t Alan gereksinimi: 5,2 x 2,3 x 2,4 mm Bağlantı değerleri: 3x 400V, 50 Hz, 90 A Taşıma ağırlığı: 16,5 t
