CNC torna freze merkezi

Traub TNX65

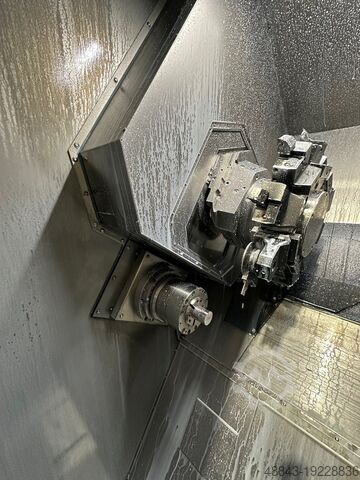

Durumu: kullanılmış, TEKNİK VERİLER - Mil sayısı: 2 - Eksen sayısı: 12 - Tornalama kafası sayısı: 3 ANA MİL - Mil burnu: A2-6 - Mil tahrik gücü: 24 [kW] - Mil dönüş hızı: 5.000 [devir/dak] - Maks. çubuk çapı: 65 [mm] - Maks. ana mil aynası çapı: 175 [mm] - C-eksen minimum çözünürlüğü: 0,001 [derece] KARŞI MİL - Mil burnu: A2-5 - Mil tahrik gücü: 28 [kW] - Mil dönüş hızı: 7.000 [devir/dak] - Maks. çubuk çapı: 42 [mm] - C-eksen minimum çözünürlüğü: 0,001 [derece] - Hareket mesafesi: 700 [mm] SOL ÜST REVOLVER KAFA - Pozisyon sayısı: 10 - Tahrikli pozisyon sayısı: 10 - X/Z hareket mesafesi: 175 / 650 [mm] - Y hareket mesafesi: +/- 40 [mm] - Takım tipi: VDI 30 - Tahrikli takımların devir hızı: 6.000 [devir/dak] - Tahrikli takımların gücü: 5,5 [kW] SOL ALT REVOLVER KAFA - Pozisyon sayısı: 10 - Tahrikli pozisyon sayısı: 10 - X/Z hareket mesafesi: 175 / 650 [mm] - Y hareket mesafesi: +/- 40 [mm] - Takım tipi: VDI 30 - Tahrikli takımların devir hızı: 6.000 [devir/dak] - Tahrikli takımların gücü: 5,5 [kW] SAĞ ALT REVOLVER KAFA - Pozisyon sayısı: 10 - Tahrikli pozisyon sayısı: 10 - X/Z hareket mesafesi: 175 / 650 [mm] - Y hareket mesafesi: +/- 40 [mm] - Takım tipi: VDI 30 - Tahrikli takımların devir hızı: 6.000 [devir/dak] - Tahrikli takımların gücü: 5,5 [kW] ELEKTRİKSEL BESLEME - Besleme voltajı: 400 [V] - Toplam tahrik gücü: 95 [kW] AĞIRLIK VE BOYUTLAR - Alan ihtiyacı: 5.450 x 2.318 [mm] Cjdpfjuhadzsx Abvjrh - Makine yüksekliği: 2.258 [mm] - Makine ağırlığı: 10.000 [kg] MAKİNE SAATLERİ - Çalışma saati: 50.000 [saat] AKSESUARLAR - Kontrol ünitesi: Traub TX8i-S - Elektronik el çarkı - 3 renkli durum lambası - Soğutma sıvısı tankı: RESY * Yüksek basınçlı pompa ile birlikte * Kağıt filtre ile - Talaş konveyörü - Parça çıkarıcı - Parça bant konveyörü - Tahrikli takım tutucu sayısı: 6 - Sabit takım tutucu sayısı: 33 - Mandren tipi: 2 HAINBUCH

Durumu: kullanılmış, Üretim yılı: 2005, Turning diameter: 275 mm Turning length: 900 mm Control: TRAUB TX8i Spindle bore: 65 mm Drive power 100% duty cycle: 25.20 kW Drive power 40% duty cycle: 30.20 kW Torque at 40% / 100% duty cycle: 180 / 135 Nm Spindle speed – stepless: 1 – 5,000 rpm Spindle diameter in front bearing: 110 mm C-axis: 1 – 500 rpm Tool carrier No. 1 X-axis: 290 mm Y-axis: 165 mm Z-axis: 600/950 mm B-axis: 360° Rapid traverse X/Y/Z: 18 / 18 / 30 m/min Feed force X/Y/Z: 10 / 10 / 7 kN Number of tools: 2x2 + 2x2 Number of driven tools: 2x2 + 2x2 mm Codpfx Abew E Nnbsvorh Tool speeds: 8,000 / 2,000 rpm Drive power 25% duty cycle: 5.80 kW Torque at 25% duty cycle: 4x18.6 / 4x74 Nm Tool holder: TRAUB Ø60 Tool carrier No. 2 / No. 3 / No. 4 X-axis: 170 mm Z-axis: 600/950 mm Y-axis: +/- 60 mm Rapid traverse X/Y/Z: 18 / 15 / 30 m/min Feed force X/Y/Z: 10 / 10 / 7 kN Tool turret - number of stations: 10 Number of driven tools: 10 mm Tool speeds: 1 – 6,000 rpm Drive power 25% duty cycle: 5.80 kW Torque at 25% duty cycle: 18.60 Nm Tool holder: DIN 69880 Ø40x63 Bar feeder: DNH61 / 3000 Bar lengths: 1,000 – 3,200 mm Bar diameters: 18 – 63 mm Max. hexagonal bar: 45 mm Total power requirement: 95.00 kW Machine weight approx.: 16.00 t Space requirements approx.: 10.00 x 3.50 x H3.00 m Features: TRAUB TX8i control, main and counter spindle with C-axis, 3x turret tool carriers, 1x vertical tool carrier with B-axis, extraction system, chip conveyor, coolant system with coalescence separator. Bar loader: TRAUB Stamag DNH61 / 3000 2x 3-jaw chucks SMW KNCS-N 170-43 2x HAINBUCH Spanntop collet chucks 40 pcs. various static tool holders 6 pcs. various driven tool holders Spare parts package

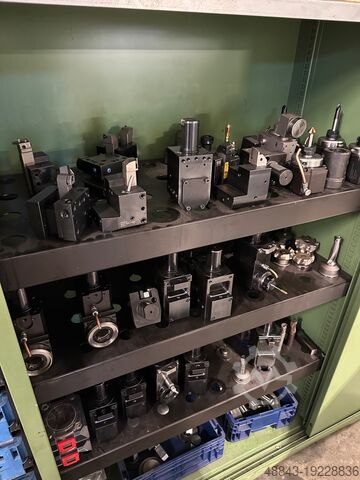

Durumu: kullanılmış, Üretim yılı: 2011, çalışma saatleri: 51.400 h, Fonksiyonellik: tamamen fonksiyonel, Traub CNC torna TNX65, TX8i-s, 2011 üretim yılı Tip: TNX 65 Üretim Yılı: 2011 Kontrol Ünitesi: TX 8i-s Ana/karşı iş mili, çubuk geçişi 65 mm'ye kadar, 3 taret, 3 x Y ekseni, tahrikli takımlar, 2 x C ekseni, karşı iş mili, talaş konveyörü, bant filtresi, soğutma sıvısı sistemi, parça bandı, yeni hidrolik pompa Çok sayıda aksesuar, yaklaşık 4 tahrikli takım tutucu, 15 sabit tutucu Kısa çubuk yükleyici Breuning Yaklaşık 114.586 çalışma saati Credpfx Abowxc Hkevsh Yaklaşık 51.400 üretim süresi İyi durumda Çalışır durumda, yerinde görülebilir Teslim süresi yaklaşık 2 hafta, anlaşmaya bağlı

Durumu: iyi (kullanılmış), Üretim yılı: 2007, Traub TNX 65/42 Freze ve Torna Merkezi Mfd. 2007 Seri #7060107 2010 yılında devreye alındı TX 8i-S kontrol (Mitsubishi sürücüleri ve motorları ile Mitsubishi/Traub tabanlı kontrol) 15 CNC ekseni Her biri 10 pozisyona sahip (4) X-Y-Z tareti. Taret başına 20 adede kadar takım 65 mm delikli ana ve alt iş mili (alt iş milinde soğutma sıvısı gömme vardır) Mil aynalarının kelepçelenmesi/açılması için ayak pedalı kontrolü Servo tahrikli gantry alıcısı Pnömatik bitmiş parça ve çubuk kalıntısı tutuculu hidrolik döner Bitmiş parça konveyör bandı RESY kağıt bantlı soğutma sıvısı filtresi Knoll BKW soğutmalı soğutma sıvısı sıcaklık kontrollü soğutma sıvısı deposu 20 Bar Yüksek basınç ve 8 Bar Alçak basınç soğutma sıvısı pompaları Knoll talaş konveyörü Csdpfoq Npqmjx Abvorh FMB Turbo 5-55 magazin çubuğu besleyici (2010'da yeni) 2) Tek çubuk tornalama takım tutucuları 2) Çift çubuk tornalama takım tutucuları 1) Kesme aleti tutucusu 1) Aşırı tahrikli çift radyal canlı ER Collet takım tutucu 1) Aşırı tahrikli radyal canlı ER Pens takım tutucu 4) Radyal hareketli ER Collet takım tutucular 1) Radyal canlı parmak freze takım tutucu 1) Açı ayarlı canlı ER Collet takım tutucu 2) Radyal canlı Shell Mill takım tutucular 2) Eksenel hareketli parmak freze takım tutucuları 6) Eksenel hareketli ER Collet takım tutucular 43) İlave alet tutucular ayrı listede (eke bakınız) Hainbuch ana iş mili pens mandreni Rohm alt iş mili 2 çeneli ayna 2 Yedek Z ekseni vidalı mil ve rulman paketi seti.
